Корпус использует три пластиковых крепления, удерживающих отсек приводов. Они открепляются, затем извлекается отсек, что легко позволяет установить материнскую плату. Вследствие конфигурации и размеров, элементы внутри расположены очень тесно, поэтому очень важно правильно проложить кабели, чтобы они не препятствовали воздушному потоку (вентиляция здесь боковая), что в ограниченном пространстве сделать нелегко.
Корпус использует передние порты USB, микрофона и наушников. Порты ничем не закрыты, передняя панель защищена пленкой, чтобы предотвратить повреждения во время транспортировки и установки. Серебристая передняя панель выглядит привлекательно, но подобрать к ней подходящий но цвету оптический привод и дисковод с серебристыми передними панелями весьма непросто (конечно, их можно подкрасить, но на это решится не каждый).

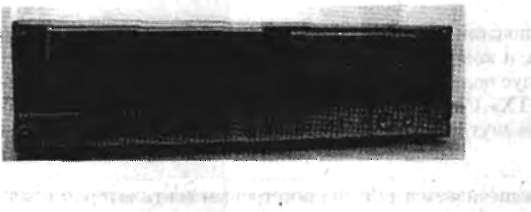

Таблица 12.7. Технические характеристики корпуса TT-103
|
Число внутренних трехдюймовых отсеков |
|
|
Число внешних трехдюймовых отсеков |
|
|
Число внешних пятидюймовых отсеков |
|
|
Число мест для установки вентиляторов |
1 (40 мм) |
|
Материал корпуса |
|
|
Алюминий (1,0 мм) |
|
|
Поставляемый блок питания |
Могех 200 Вт |
|
Дополнительные функции |
Передние порты USB и звука, съемный отсек для внутренних приводов, инновационная система охлаждения, использующая воздушный поток с одной стороны |
Chenbro Hornet
Hornet — корпус уникального дизайна, предназначен энтузиастам, желающим собрать систему микро-АТХ. Хорошо продуман, начиная от агрессивно выглядящего окна, аккуратно встроенного в боковую стенку, и заканчивая «безотверточной»
конструкцией. Hornet выполнен из толстой стали, поэтому его очень сложно прогнуть (рис. 12.14). Впрочем, в области приводов прогибы все же присутствуют.

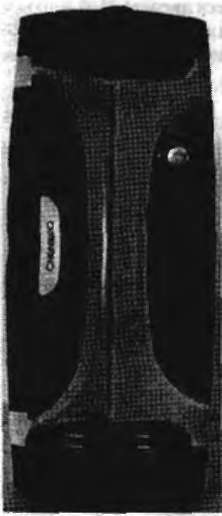

Рис. 12.14. Корпус Hornet от производителя Chenbro
Chenbro решила снизить шум, установив всего один 60-миллиметровый вентилятор сзади корпуса, причем размещение дополнительных вентиляторов спереди или сверху не предусмотрено. Хотя корпус можно использовать, положив на бок, Chenbro, по всей видимости, подразумевает вертикальную установку.
Поскольку вентилятор всего один, корпус снабжен множеством вентиляционных отверстий сбоку и спереди. Воздушный поток внутри корпуса нельзя назвать идеальным, но тепло рассеивается неплохо, благодаря продуманному расположению отверстий, а вентиляционная сетка органично вписывается в стильный дизайн корпуса.
Корпус Chenbro, разбирающийся и собирающийся без отвертки, унаследовал многие черты весьма удобного корпуса Xpider/Gaming Bomb. Сзади находится «лапка», запирающая боковую панель, внутренний отсек для приводов выдвигается тоже с помощью зеленой «лапки». Таким образом, комплектующие можно установить, используя минимальный набор инструментов. Отсеки 5,25 дюйма и 3,5 дюйма расположены в середине корпуса, их можно выдвинуть или снять, обеспечивая легкий доступ к материнской плате и другим компонентам.
Уникальная система вентиляции, в значительной степени основывающаяся на отверстиях в корпусе, приводит к довольно высокому уровню шума. Это может быть
