NVIDIA GeForce FX5900
Кодовое название данного чипа — NV35. Чип построен с использованием технологического процесса 0,13 мкм, что позволило разместить на кристалле около 135 млн транзисторов (рис. 3.9).
Рис. 3.9. Графический процессор NVIDIA GeForce FX5900
В процессоре реализовано несколько новых технологий, одной из которых является UltraShadow. Данная технология значительно ускоряет отрисовку теней при использовании stencil-буфера.
Таблица 3.1. Технические характеристики графического процессора NVIDIA GeForce FX5900
|
Технологический процесс |
0,13 мкм |
|
|
Интерфейс |
AGP8X |
|
|
Рабочие частоты чипа/памяти, МГц |
450/425 |
|
|
Объем поддерживаемой памяти |
DDR 256 Мбайт |
Суть технологии заключается в том, что в кадре, в котором возможно отбрасывание тени объектом, задается диапазон. И значение в stencil-буфере обновляется только для тех пикселов, которые попадают в данный диапазон. Пока эта технология работает только в API OpenGL.
GeForce FX 5950 Ultra
Кодовое название данного чипа — NV38. Чип построен с использованием технологического процесса 0,13 мкм и поддерживает 256-битную память (рис. 3.10).
Рис. 3.10. Графический процессор GeForce FX 5950 Ultra
Таблица 3.2. Технические характеристики графического процессора GeForce FX 5950 Ultra
|
Технологический процесс |
0,13 мкм |
|
Интерфейс |
AGP8X |
|
Рабочие частоты чипа/ памяти, МГц |
475/950 |
|
Объем поддерживаемой памяти |
DDR 256 Мбайт |
Чип поддерживает DirectX 9.0 и обладает технологиями NVIDIA CineFX 2.0 и NVIDIA UltraShadow, которые позволяют ускорить воспроизведение света и теней, а также добавляют комплекс новых эффектов.
NVIDIA GeForce FX 6800 Ultra
Кодовое название данного чипа — NV40. Чип построен с использованием технологического процесса 0,13 мкм и содержит около 222 млн транзисторов.

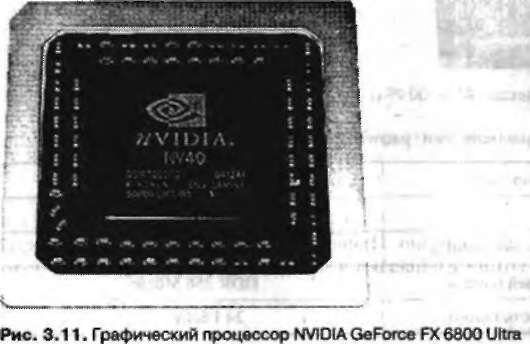

На текущий момент NVIDIA GeForce FX 6800 Ultra — самый быстрый графический процессор от NVIDIA (рис. 3.11).
Таблица 3.3. Технические характеристики графического процессора NVIDIA GeForce FX 6800 Ultra
|
Технологический процесс |
0,13 мкм |
|
Интерфейс |
AGP8X |
|
Рабочие частоты чипа/памяти, МГц |
400/1100 |
|
Объем поддерживаемой памяти |
DDR/GDDR-2/GDDR-3,1 Гбайт |
|
Пропускная способность памяти |
35,2 Гбайт/сек |
|
Дополнительные интерфейсы |
TV-Out и TV-In, 20-ускоритель с поддержкой всех функций GDI+ |
Процессор содержит четыре функциональных блока и может выполнять за один такт четыре разных операции. Процессор обладает специальными возможностями выборки, коммутации и записи потоков данных. Задачи декодирования и кодирования видео выполняются без использования центрального процессора компьютера, что значительно «разгружает» его.
ATI 9800 PRO
Кодовое название данного чипа — R350. Чип построен с использованием технологического процесса 0,15 мкм и содержит около 115 млн транзисторов (рис. 3.12).
Рис. 3.12. Графический процессор ATI 9800 PRO
Таблица 3.4. Технические характеристики графического процессора ATI 9800 PRO
|
Технологический процесс |
0,15 мкм |
|
Интерфейс |
AGP8X |
|
Рабочие частоты чипа/памяти, МГц |
380/680 |
|
Объем поддерживаемой памяти |
DDR 256 Мбайт |
|
Пропускная способность памяти |
24 Гбайт/сек |
|
Дополнительные интерфейсы |
TV-Out |
Чип имеет аппаратное ускорение распаковки и сжатия MPEG-1, MPEG-2 с возможностью произвольной обработки видеопотока с помощью пиксельных тендеров (технология VIDEOSHADER).
