Для системного мониторинга используются возможности микросхемы ITEIT8712F-A (также выполняющей функции LPC Super I/O). С ее помощью контролируется:

□ напряжения процессора, +3,3, ±5, ±12 В, VBAT и +5 В Standby;

□ частота вращения двух вентиляторов;

□ температуры процессора и платы.

На плате присутствуют:

□ процессорный разъем — Socket 478 с предустановленным держателем процессорного кулера;

□ четыре разъема под память;

□ слот AGP (с защелкой и защитой от установки старых видеокарт, требующих повышенного напряжения питания);

□ шесть слотов PCI (32-битные, 33-мегагерцовые);

□ разъемы питания: стандартный АТХ и 4-контактный для 12 В;

□ разъем FDD;

□ два разъема IDE (Parallel ATA);

□ четыре разъема Serial ATA: два «чипсетных», и два за счет дополнительного контроллера;

□ два разъема для подключения планки с портами FireWire;

□ разъем для подключения планки с Game-портом;

□ разъем для подключения планки с дополнительными портами USB 2.0;

□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;

□ разъем для подключения выхода звукового сигнала AUX-IN;

□ разъем Wake-On-LAN;

□ разъем для датчика открытия корпуса;

□ три разъема для подключения вентиляторов (два — с возможностью регулировки оборотов, один — без таковой).

В плату интегрированы:

□ звуковой контроллер на базе AC'97-кодека Realtek (Avance Logic) ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;

□ сетевой контроллер на базе микросхемы Broadcom BCM5702WKFB (с поддержкой 10/100/1000 Base-T);

□ дополнительный Serial ATA RAID контроллер на базе микросхемы Silicon Image SÎ13112ACT144 с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;

□ FireWire, на базе микросхемы Agere FW323-06, с поддержкой двух портов. Таблица 4.7. Возможности настройки платы с помощью перемычек и установок BIOS

Выбор частоты работы памяти

FSBx 1,33, х 1,6, х2 (при FSB 80S МГц)

Изменение делителя частоты для шин AGP иРС1

AGP (РС1х2) = 66,67-98,68 МГц с шагом 1,33 МГц

Изменение частоты FSB

100-400 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора

х8-х50 (не задействовано для процессоров с фиксированным множителем)

Изменение напряжения ядра процессора

1,1-1,85 В с шагом 0,025 В до 1,6 В и шагом 0,1 В выше

Изменение напряжение памяти

2,5-2,675 В с шагом 0,025 В

Изменение напряжения шины AGP

1.55-1,7 В с шагом 0,05 В

Canyon 9I7PA-L

Плата (рис. 4.22) построена на базе основного набора микросхем i875P.

Александр Ватаманюк- Апгрейд компьютера

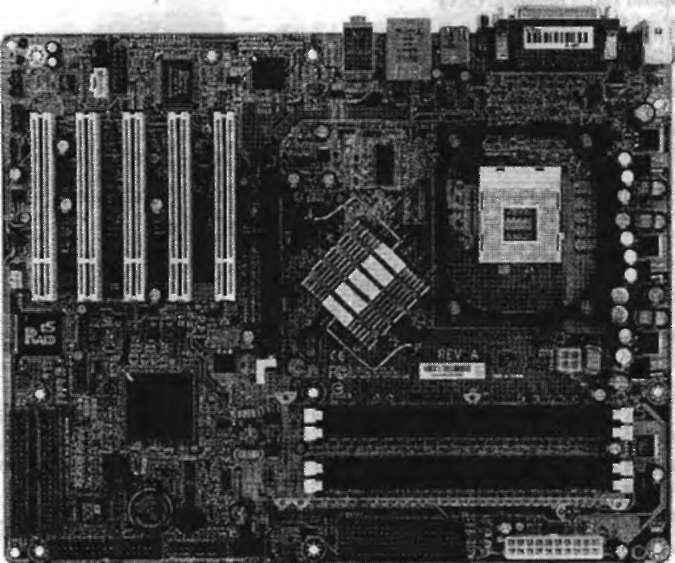

Рис. 4.22. Материнская плата Canyon 9I7PA-L

Для системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. С ее помощью контролируется:

□ напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;

□ частота вращения трех вентиляторов;

□ температуры процессора и платы.
