Согласно стандарту АТХ, материнская плата развернута на 90 градусов (по отношению к AT), вследствие чего все (или почти все) слоты расширения поддерживают полноразмерные платы, а центральный процессор оказывается под блоком питания, и вентилятор блока питания дополнительно охлаждает его. Внешне корпус АТХ почти ничем не отличается от AT (он шире на несколько сантиметров), но:
□ корпус АТХ оборудован блоком питания, отличающимся от AT размерами, конструкцией, функциями и разъемом для подачи питания на материнскую плату;
□ наличие встроенных в плату внешних портов уменьшает количество кабелей внутри корпуса, что облегчает доступ к компонентам материнской платы, к тому же порты располагаются в один ряд и выходят на заднюю стенку системного блока, что делает их использование более удобным;
□ все (или почти все) слоты расширения позволяют устанавливать полноразмерные карты расширения;
□ разъемы для подключения дисководов расположены рядом с предполагаемыми местами их установки, что позволяет использовать более короткие кабели и уменьшить их путаницу;
□ расширенное управление питанием позволяет более удобно управлять энергопотреблением компьютера, путем отключения устройств, не используемых в данный момент, и практически сводить к нулю потребление энергии, не выключая компьютера, а просто переводя его в спящий режим.
Первоначальный вариант АТХ предполагал, что вентилятор будет не выдувать наружу, как это было в AT, а нагнетать его внутрь корпуса, и тем самым охлаждать центральный процессор, но затем от этого отказались, так как прошедший через горячий блок питания воздух приводил к еще большему нагреву.
Учитывая все перечисленное, автор рекомендует использовать АТХ-корпус, тем более что практически все современные комплектующие рассчитаны, прежде всего, на форм-фактор АТХ и на соответствующее питание, а некоторые (в основном материнские платы) — и вовсе только на АТХ, Следует также заметить, что многие материнские платы формата AT имеют дополнительный АТХ-разъем, что позволяет использовать их в корпусах с АТХ-питанием. Хотя сейчас это не так актуально, как, скажем, пару лет назад, так как AT уже не выпускаются.
Также корпусы принято делить по методу их расположения на рабочем месте (на горизонтальные или вертикальные) и по числу отсеков для разнообразных внутренних устройств. Здесь можно назвать тины:
□ Desktop;
□ Mini Tower;
□ Midi Tower;
□ Big Tower;
□ Super Big Tower;
□ File Server.
Desktop
Тип корпусов Desktop объединяет группу корпусов, до определенного момента считавшихся самыми распространенными.
Как следует из их названия, корпус этого типа помещается горизонтально на письменный стол (рис. 12.1). Для экономии места на корпус обычно устанавливают монитор. Типичные размеры корпуса — 45x45x20 см.

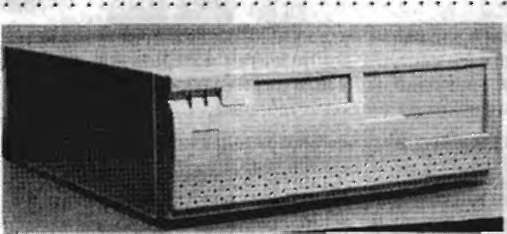

Рис. 12.1. Пример корпуса в исполнении Desktop
Desktop появился первым, первым и сошел со сцены. Причина проста — раньше использовались мониторы размером, в основном, не более 15 дюймов, они помещались на Desktop, экономя тем самым рабочее место. Если же поставить на этот корпус современный большой монитор размером в 17 или 21 дюйм, возникнет ощущение дисгармонии. Дело в том, что угол падения взгляда на монитор должен составлять около 30 градусов, то есть веки должны быть несколько прикрыты, иначе это вредно для глаз. Кроме того, при необходимости вскрыть корпус приходится снимать тяжелый дисплей (при этом еще искать место, куда его поставить), а затем водружать его обратно. И наконец, большой монитор на маленьком корпусе будет смотреться странно. Конечно, дисплей можно устанавливать и не на корпус, но тогда нужно, чтобы рабочее место пользователя не было ограничено в размерах.
