Основные характеристики Intel 875Р:
□ северный мост — i875P, южный мост — ICH5R;
□ поддержка всех процессоров Pentium 4 с технологией Hyper-Threading;
□ поддержка 800/533/400 МГц шины FSB;
□ поддержка до 4 Гбайт двухканальной памяти DDR400/333/266;
□ поддержка графического порта AGP 8Х;
□ поддержка интерфейса CSA (Communication Streaming Architecture);
□ до четырех Serial ATA-устройств;
□ до четырех устройств ATA 133/100/66;
□ до восьми USB2.0/USB 1.1-портов;
□ встроенный звуковой контроллер 6.1 АС'97;
□ встроенное сетевое решение 10/100/1000 Fast Ethernet.
Материнские платы, основанные на этом наборе: ASUS Р4С800 Deluxe Gold, Intel D875PBZ, Albatron PX845PEV-800, ASUS P4PE Black Pearl.
Radeon 9100IGP
Набор микросхем от ATI под названием Radeon 9100 IGP содержит интегрированное графическое ядро, основанное на Radeon 9200, что обеспечивает быструю работу с ЗО-графикой.

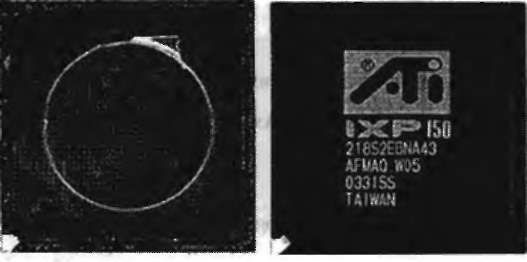

Рис. 3.6. Radeon 9100IGP
Основные характеристики Radeon 9100 IGP (рис. 3.6):
□ северный мост — Radeon 9100 IGP, южный мост — IXP 150;
Q поддержка всех процессоров Celeron и Pentium 4 с технологией Hyper-Threading;
□ поддержка 800/533/400 МГц шины FSB;
□ поддержка до 4 Гбайт двухканальной памяти DDR400/333/266;
□ поддержка графического порта AGP 8Х;
□ поддержка интерфейса CSA (Communication Streaming Architecture);
□ до двух Serial АТА-устройств;
□ до четырех устройств АТА100/66;
□ до шести USB 2.0/USB 1.1-портов;
□ встроенный звуковой контроллер 6.1 АС'97 Avance Logic ALC650;
□ встроенное сетевое решение 10/100Fast Ethernet от 3Com.
Технические характеристики графического ядра Radeon 9200:
□ фирменный иерархический буфер глубины;
□ аппаратная поддержка пиксельных шейдеров;
□ поддержка объемных текстур и сжатия текстур;
□ анизотропная фильтрация текстур;
□ Full Screen Anti-Aliasing (FSAA);
□ фрейм-буфер размером от 16 до 128 Мбайт;
□ максимальное разрешение — 32 бит, 2048x1536 пикселов;
□ поддержка аппаратного Motion Compensation / iDCT;
□ аппаратный MPEG2/DVD-fleKOflep;
□ поддержка двух мониторов (2 CRTC);
□ поддержка аппаратного поворота экрана;
□ интегрированный 300 МГц RAMDAC;
□ интегрированный TV-encoder с интерфейсами Composite/S-Video/RGB.
Материнские платы: Canyon 9I6GM-L, Sapphire Axion 9100 IGP, PowerColor A300M-E1394, ASUSTeK P4R800-V Deluxe.
nForce3 Pro 150
nForce3 Pro 150 представляет один из основных наборов микросхем для процессоров AMD.
■
Рис. 3.7. Набор микросхем nForce3 Pro 150
Основные характеристики nForce3 Pro 150 (рис. 3.7):
□ поддержка процессоров Athlon 64,64 FX (Socket 940, Socket 754);
□ поддержка 800/533/400 МГц шины FSB;
□ шина HyperTransport для связи с процессором, пропускная способность до 3,6 Гбайт/сек;
