Таким образом, производители системных плат могут устанавливать на свои платы соответствующий звуковой либо модемный ЦАП/АЦП (цифро-аналоговый/ аналого-цифровой преобразователь) и практически бесплатно получать при этом звуковую карту или модем (правда, полностью программные). Со звуковыми картами все достаточно просто — звуковые колонки разных производителей принципиально одинаковы и имеют одинаковый разъем для подключения к звуковой плате, поэтому на многих современных системных платах уже установлена интегрированная звуковая плата, работающая через АС'97 контроллер. С модемами дело обстоит несколько иначе. Стандарты телефонных линий в разных странах могут заметно отличаться (а могут и вообще не соблюдаться), поэтому ставить на материнскую плату еще и модем было бы нерационально.
Чтобы все же реализовать эту возможность, заложенную в I/O Controller HUB, на материнских платах (естественно, построенных на основе чипсетов, в состав которых входит этот самый АС'97) часто ставится 46-контактный слот AMR, напоминающий по внешнему виду укороченный вдвое слот PCI, который, по сути, является разъемом шины AC-Link. В слот AMR могут устанавливаться устройства, отвечающие спецификации AC-Link (это может быть как модемная, так и совмещенная аудио/модемная райзер-карта). Райзер-карта (Rizer Card) — это плата, собранная по вышеупомянутой технологии (например, плата AMR-модема). Это название подразумевает, что в отличие от обычных модемов/звуковых карт AMR-карта расширяет существующие возможности и предоставляет способствующие этому разъемы.
На наш взгляд, описанная технология имеет одно неоспоримое преимущество — низкую цену. Качество функций, реализуемых данными устройствами, является достаточно низким (как для устройств, интегрированных в материнскую плату, так и для Rizer Card). Причина этому — и высокие системные требования (нагрузка на процессор, расход памяти и тому подобное из-за того, что устройства полностью программные), и неважное качество реализаций непосредственно самих функций. Например, AMR-модемы в российских условиях в большинстве случаев вообще нельзя эффективно использовать, а качество вышеупомянутых звуковых плат если и не ниже качества обычных карт, рассчитанных на массовое потребление, то и не выше его.
Слоты для ОЗУ
В настоящее время можно встретить три типа памяти: старенькая SDRAM, которая все еще весьма распространена; RDRAM от фирмы Intel и очень перспективная память DDR SDRAM. Соответственно отличается и конструкция слотов, причем все они несовместимы друг с другом.

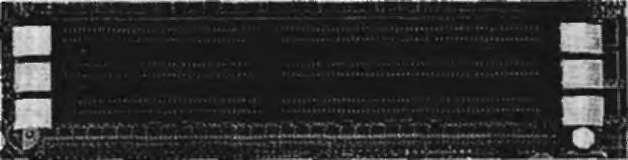

Рис. 4.7. Слоты для установки памяти
Следует обратить внимание на количество слотов на плате. Предположим, у вас уже стоит один модуль памяти, и вы купили второй. Если на плате есть только два слота, то дальнейшая модернизация невозможна — придется либо продавать память (вряд ли кто-то купит ее за нормальную цену, а модули малого объема вообще никому не будут нужны), либо выбрасывать. Найти плату с четырьмя слотами нелегко, но три слота для установки памяти на хороших платах обычно есть. А покупать плату с двумя или тем более с одним слотом (впрочем, таких автор не встречал), как мне кажется, вряд ли рационально, так как эта экономия может потом вылиться в значительно большие траты. Хотя если не устанавливать впоследствии дополнительные платы памяти, это не скажется на работе.
