На рис. 4.12 показан внешний вид одного из последовательных портов.

Александр Ватаманюк- Апгрейд компьютера

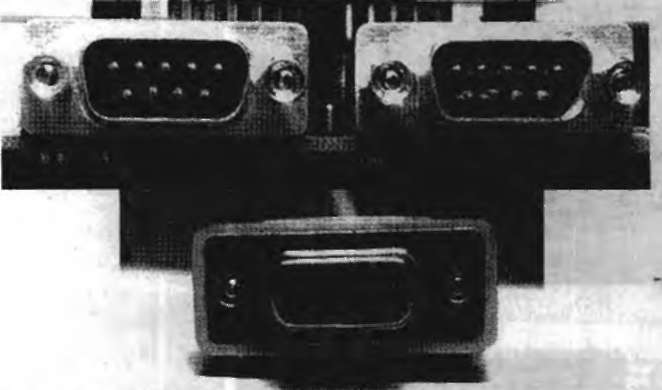

Рис. 4.12. Последовательные порты и коннектор

Вверху изображены последовательные порты для модема или мыши (9-контактный разъем), внизу — коннектор для 9-контактного последовательного порта.

PS/2-порт. Практически, аналог СОМ-порта. Служит для подключения клавиатуры или манипулятора типа «мышь». Стандарт PS/2 был разработан компанией IBM в 1987 году, и первоначально эти порты появились на компьютерах IBM. По

своим размерам они были значительно меньше других существующих портов и коннекторов АТ/МГО1, поэтому другие производители также стали использовать РЭ/2 в своих компьютерах.

Порты (рис. 4.13) бывают 5-контактными и 6-контактными, но для пользователя это различие не играет никакой роли.

Александр Ватаманюк- Апгрейд компьютера

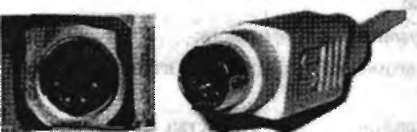

Рис. 4.13. PS/2-порт и коннектор

Слева на рисунке изображен порт PS/2 для мыши или клавиатуры (6-контактный), справа — коннектор для PS/2-порта.

FireWire — последовательный порт, поддерживающий скорость передачи данных 400 Мбит/сек. Он служит для подключения к компьютеру видеотехники (например видеомагнитофона), а также других устройств, требующих быстрой передачи большого объема информации, например внешних жестких дисков.

Александр Ватаманюк- Апгрейд компьютера

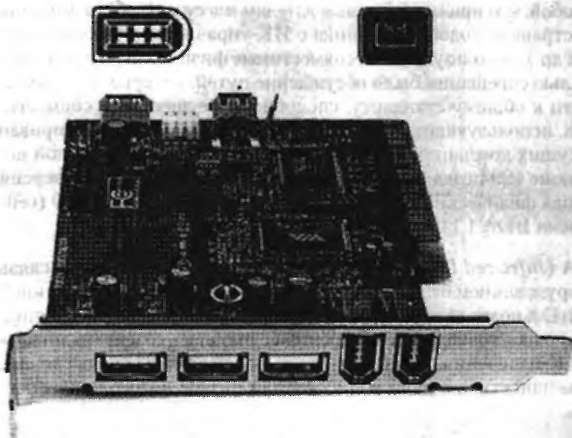

Рис. 4.14. FireWire-порты и плата дополнительных портов

Порты FireWire бывают двух типов. В большинстве настольных компьютеров используются 6-контактные порты, в ноутбуках — 4-контактные. На рис. 4.14 слева вверху размещен 6-контактный порт FireWire, справа вверху — 4-контактный порт, внизу — плата с тремя портами FireWire.

Основные достоинства технологии FireWire:

□ цифровой интерфейс позволяет передавать данные между цифровыми устройствами (например камерами и компьютером) без потери качества;

□ простота в использовании — отсутствие терминаторов, идентификаторов устройств или предварительной установки, возможность переконфигурировать шину без выключения компьютера;

□ гибкая топология, основанная на равноправии устройств;

□ высокая скорость обмена, что дает возможность подключать к шине высокоскоростное оборудование;

□ возможность использовать самые разнообразные устройства, как внешние, так и внутренние, широкие возможности для подключения к компьютеру бытовой аудио- и видеоэлектроники;

□ низкая нагрузка на процессор;

□ улучшенная вентиляция — тонкий кабель заменяет груду громоздких проводов;

□ достаточно низкая цена.

ИК-порт (инфракрасный порт, IrDA). Летом 1993 года компания Hewlett Packard организовала общепромышленное совещание, чтобы обсудить будущее инфракрасной передачи данных. У каждого производителя свой стандарт, и все они несовместимы между собой, что причиняет пользователям массу неудобств. Сегодня чрезвычайно распространена подобная техника с ИК-управлением (телевизоры, видеомагнитофоны и др.), использующая несовместимые физические и программные интерфейсы. Целью совещания было обсуждение путей, которыми промышленность может пойти к общему стандарту, способному осуществить совместимость всех устройств, использующих ИК-порт, На совещании был сформирован консорциум всех ведущих компаний, названных Ассоциацией инфракрасной передачи данных, и в июне 1994 года была объявлена первая одноименная версия стандарта, включающая физический и программный протоколы, — IrDA 1.0 (сейчас используется версия IrDA 1.1).
