□ слот AGP (с защелкой);
□ пять слотов РС1;
□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;
□ разъем FDD;
□ два разъема IDE (Parallel ATA);
□ два разъема SATA (Serial ATA) RAID, режимы RAID 0,1 и JBOD;
□ два разъема для подключения планок по два дополнительных порта USB 2.0;
□ два разъема для подключения планок на три порта FireWire;
□ разъем для подключения (Зате-порта;
□ разъем для подключения выхода звукового сигнала с СБ/ОУБ-привода;
□ разъем для подключения звукового сигнала АиХ-1п;
□ разъем для подключения стандартного 1гОА-модуля;
□ разъем для подключения ЗМВиБ-устройств;
□ разъемы для подключения планки с дополнительными звуковыми выходами и Б/РОЩ
□ два разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

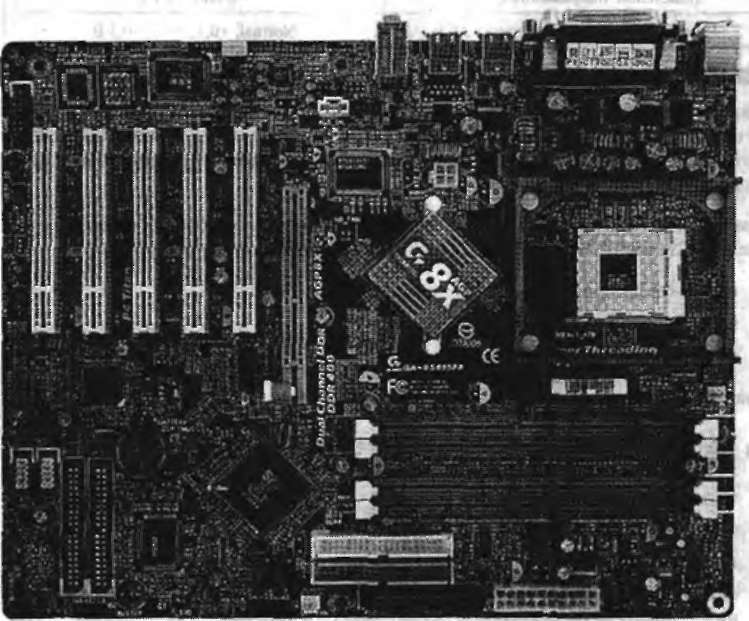

Рис. 4.16. Материнская плата Gigabyte 8S655FX В плату интегрированы:
□ звуковой контроллер на базе AC'97-кодека Avance Logic ALC658 с возможностью подключения аудиосистем 5.1, с разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
□ FireWire-контроллер на базе микросхемы Texas Instruments TSB43AB23 с поддержкой трех портов.
Таблица 4.2. Возможности настройки платы с помощью перемычек и установок BIOS
|
Выбор частоты работы памяти |
200,240,266,300, 320,333,360,400,452, 482, 502,536,602, 670 МГц |
|
|
Изменение делителя частоты для шин AGP |
AGP (РС1х2) = 60-100 МГц с шагом 1 МГц |
|
|
иРСІ |
||
|
Изменение частоты FSB |
100-355 МГц с шагом 1 МГц |
|
|
Изменение коэффициента умножения процессора |
х8-х50 |
|
|
Изменение напряжения ядра процессора |
Normal, +5 %, +7,5 %, +10 % |
|
|
Изменение напряжения памяти |
Norma), +0,1 В |
|
|
Изменение напряжения шины AGP |
Normal, +0,1, +0,2, +0,3 В |
|
ASUS P4S800D Deluxe
Плата построена на базе основного набора микросхем SiS655FX. Она представляет собой высококачественный продукт, со всеми присущими продуктам этой категории свойствами — хорошей скоростью, комплектацией и отличной функциональностью (рис. 4.17).
Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. С ее помощью контролируются:
□ напряжения процессора, +3,3, +5 и +12 В;
□ частота вращения трех вентиляторов;
□ температуры процессора и платы.
Системная плата содержит:
□ процессорный разъем — Socket 478, имеется поддержка процессоров на ядре Prescott;
□ четыре разъема под память (до 4 Гбайт DDR200/266/333/400 МГц);
□ слот AGP (с защелкой);
□ пять слотов PCI;
□ слот ASUS WiFi (предназначен для установки фирменной карты расширения — адаптера беспроводной связи стандарта WiFi-b);
□ разъемы питания: стандартный АТХ и четырехконтактный для 12 В;
□ разъем FDD;
□ три разъема IDE (Parallel ATA) — два из них «чипсетные» (подключаемые диски могут работать по протоколу AT А-133), функционирование третьего обеспечивается дополнительным контроллером (подключаемые к нему диски могут быть объединены в RAID-массив уровней 0,1,0+1 и JBOD с двумя дисками SATA);
