□ разъем для подключения выхода звукового сигнала с CD/DVD-привода;
□ разъем для подключения стандартного IrDA-модуля;
□ разъем для подключения датчика открытия корпуса;
□ разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
□ три разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).
В плату интегрированы:
□ звуковой контроллер на базе AC'97-кодека Avance Logic ALC655 с возможностью подключения аудиосистем 5.1 с разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
□ сетевой контроллер, реализованный на базе микросхемы 3Com Marvell 920-MVOO (10/100 Мбит/сек).
Таблица 4.9. Возможности настройки платы с помощью перемычек и установок BIOS
|
Выбор частоты работы памяти |
DDR200, DDR266, DDR320, DDR400, DDR500 |
|
|
Изменение делителя частоты для шин AGP иРС1 |
AGP0?CIx2) = Auto, 66—108 МГц с шагом 1,33 МГц |
|
|
Изменение частоты FSB |
100—550 МГц с шагом 1 МГц |
|
|
Изменение коэффициента умножения процессора |
х8—х28 |
|
|
Изменение напряжения ядра процессора |
Default, +0,1,+0,2,+0,3 В |
|
|
Изменение напряжение памяти |
Default, +0,1, +0,2, +0,3 В |
|
|
Изменение напряжения шины AGP |
Default,+0,1 В |
|
ASUS PC-DL Deluxe
*
Это мощная двухпроцессорная материнская плата, предназначенная для работы с процессорами Intel Xeon. Двухпроцессорные платы вообще не очень распространены, а эта вдвойне интересна тем, что собрана не на базе основного набора микросхем от ServerWorks (рис. 4.24).
Поскольку плата имеет индекс Deluxe, она чрезвычайно богато укомплектована и рекомендуется для создания серверов начального уровня или мощных рабочих станций. Вот краткий перечень ее возможностей:
□ поддержка двух процессоров Intel Xeon на системной шине 533 МГц;
□ поддержка технологии Intel Hyper-Threading;
□ поддержка двухканальной памяти DDR333;
□ до четырех модулей ECC/non ЕСС Unbuffered DDR333 DIMM, до 4 Гбайт;
□ сетевой контроллер Intel 82547EI Gigabit Ethernet LAN 10/100/1000 Мбит/сек;
□ поддержка AGP 8х;
□ пять 32-разядных 33 МГц слотов PCI;
□ звуковой контроллер на базе AC'97-кодека AD 1985;
□ RAID-контроллер (Promise), RAID уровней 1, 0, 0+1 по каналам Serial ATA и IDE; два порта Serial ATA с поддержкой функций RAID 0 и 1 (ICH5R);
□ шесть портов USB 2.0;

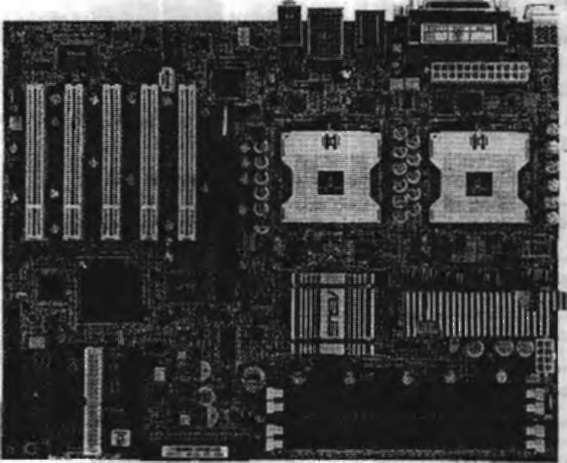

Рис. 4.24. Материнская плата ASUS PC-DL Deluxe
□ два порта IEEE 1394 на 4nneTSB43AB22A;
□ ASUS Intelligence (AI): AI Audio, AI BIOS, AI Overclocking;
□ форм-фактор ATX, размер: 30,5x24,4 см.
ГЛАВА 5 Процессор и кулер
□ Общие понятия
□ Обзор процессоров Intel
□ Обзор процессоров AMD
□ Сравнение процессоров Intel и AMD
□ Обзор кулеров
Общие понятия
Все персональные компьютеры и современное оборудование работают на специальной электронной схеме, названной процессором.
Процессор (CPU, Central Processing Unit) — это основной вычислительный компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера.
