Таненбаум Э.- Архитектура компьютера. стр.108

Пытаясь реализовать технологию доступа в Интернет по кабелю, операторы столкнулись с двумя проблемами:

1. Как предотвратить помехи при одновременной передаче данных и телевизионного сигнала?

2. Как организовать двунаправленный трафик при однонаправленных усилителях?

Выбранные решения таковы. Современные кабели работают на частоте значительно выше 550 МГц, достигая 750 МГц и более. Восходящие (то есть направленные от пользователя к головному узлу) каналы занимают диапазон 5-42 МГц (в Европе он чуть выше), в то время как для передачи нисходящего (от головного узла к пользователю) трафика используются высокие частоты (рис. 2.36).

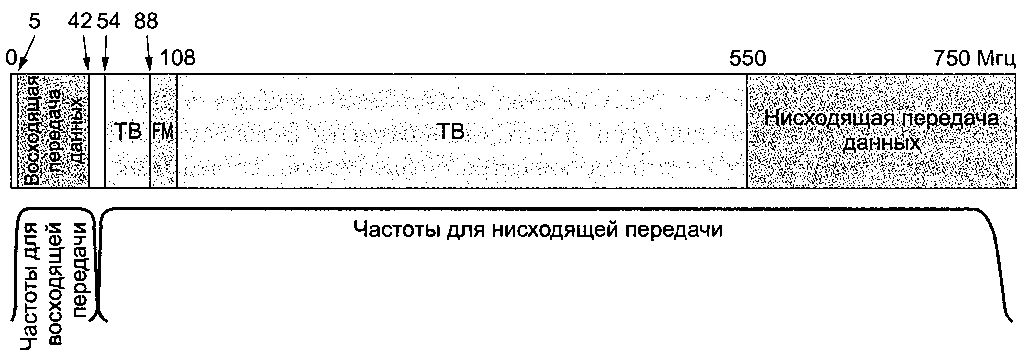

Рис. 2.36. Распределение частот в стандартной системе кабельного телевидения с возможностью доступа в Интернет

Обратите внимание: поскольку телевизионные сигналы передаются исключительно в нисходящем направлении, восходящие усилители могут работать только в диапазоне 5-42 МГц, а нисходящие — в диапазоне от 54 МГц и выше. Таким образом, пропускная способность двух направлений оказывается асимметричной, поскольку восходящий диапазон значительно меньше нисходящего. Впрочем, это обстоятельство не сильно беспокоит операторов кабельного телевидения, так как и трафик по большей части передается к пользователю, а не от него. В конце концов, телефонные компании тоже успешно предоставляют услугу DSL с асимметричным доступом, хотя никаких технических ограничений на восходящий трафик здесь не существует.

Для подключения к Интернету конечного пользователя применяются кабельные модемы. Это устройства с двумя интерфейсами — для подключения к компьютеру, с одной стороны, и к кабельной сети, с другой. Интерфейс «компьютер-кабельный модем» несложен — как и в случае с ADSL, для передачи данных организуется миниатюрная сеть Ethernet. В будущем кабельные модемы, скорее всего, будут производиться в виде плат, устанавливаемых в системный блок, — точно так же, как это произошло с внутренними модемами V.9x.

На противоположной стороне устанавливается более сложное оборудование. Стандарты кабельных соединений — это тема из области радиотехники, в связи с чем ее подробное рассмотрение в нашем контексте кажется неуместным. Единственное, что стоит отметить, так это беспрерывную работу кабельных модемов — в этом отношении они напоминают ADSL-модемы. Соединение устанавливается и поддерживается постоянно и прерывается только при отключении источника питания — связано это с тем, что операторы кабельных сетей не взимают повременную плату за свои услуги.

Рассмотрим последовательность операций, происходящих при подсоединении и включении модема. Во-первых, модем просматривает содержимое нисходящих каналов в поисках специального пакета, который с определенной регулярностью отправляется с головного узла и содержит системные параметры для недавно подключенных модемов. Обнаружив таковой, модем объявляет о своем присутствии в одном из восходящих каналов. Далее головной узел назначает модему определенные восходящие и нисходящие каналы. Впоследствии, если головной узел сочтет необходимым сбалансировать нагрузку, модему могут быть назначены другие каналы.
