как правильно сшить дело в 3 и 4 дырки, схема

Содержание:

Какие документы подлежат прошивке
Какие документы регулируют прошивание
Как правильно сшить документы нитками
Способы правильно прошивать документы
- Как прошивать документы в 3 дырки (схема)
- Как прошить в 4 дырки
Как правильно архивировать документы: пошаговая инструкция
Заверение прошитых документов

Вопросы о том, как прошить документы нитками юридически грамотно, чаще всего задают бухгалтеры, предприниматели и специалисты организаций. В делопроизводстве любые документы, которые содержат более 1 страницы, подлежат сшиванию и заверению в обязательном порядке. Кроме того, процедура сшивания обязательна при приготовлении целого ряда дел в проверяющие инстанции.

Какие документы подлежат прошивке

Прошивка документации необходима для того, чтобы исключить подлог страниц, их утрату или вставку «левых» листков к важным документам. Чем выше степень важности конкретного дела, тем больше дырок для прошивки оно имеет.

В соответствии с установленными требованиями к оформлению многостраничной документации, в организации принят перечень файлов, которые должны сшиваться:

акт, фиксирующий приход-расход денежных средств, — кассовая книга;
счета-фактуры и акты;
различные виды отчетности бухгалтерии, в т. ч. авансовые;
элементы планирования — штатное расписание;
бумаги для участия в котировочных закрытых заявках;
всевозможные ведомости.
Как сшить договор

Какие документы регулируют прошивание

Как сшивать документы нитками

Несмотря на наличие огромного количества документов касательно того, как нужно прошивать бумаги, все они не являются законодательными актами, а носят исключительно рекомендательный характер. Несмотря на это, из-за принятых традиций делового оборота подобный механизм оформления договоров и важной документации обязателен для всех участников деловых отношений.

Важно! Центральным нормативным актом, на основании которого можно понять, как правильно прошить документы, является Приказ ФНС от 18.04.2003 г.

Документы

Примерные положения можно также найти в Приказе №76 от 23 декабря 2009 г. специального ведомства — Росархива, а также в стандарте о правилах ведения архивных дел — ГОСТ Р51141/98. Еще одним рекомендательным документом является Приказ ФНС №ММВ-7-6/25 от 25.01.2012 г.

Кроме того, правила оформления бумаг и протоколов в таких узкоспециализированных сферах, как банковское дело, может регулироваться в соответствии с иными ведомственными постановлениями и актами. Например, для Центрального банковского учреждения России действует положение ЦБ РФ, в котором описан подробный механизм действий с документацией разных видов.

Как правильно сшить документы нитками

Чтобы можно было подшить бумаги, потребуется следующий список принадлежностей:

пакет бумаг на прошивку;
специализированная иголка 100 на 125 мм;
нить для прошивки документов из полиэфирного волокна с диаметром сечения от 1,4 мм;
жидкий канцелярский клей;
чистый листок бумаги формата А4.

Как прошивать документы

Существует несколько видов прошивания бумаг:

в 2 отверстия;
в 3 отверстия;
в 4 отверстия;
в 5 отверстий.

Важно! При прошивке документов нить должна быть не сильно туго натянута и при этом не свисать, и не болтаться. Необходимо оставлять 2 длинные конца нити для того, чтобы далее зафиксировать их надлежащим образом при помощи бумаги и клея.

Способы правильно прошивать документы

Как заверить документы для налоговой по требованию

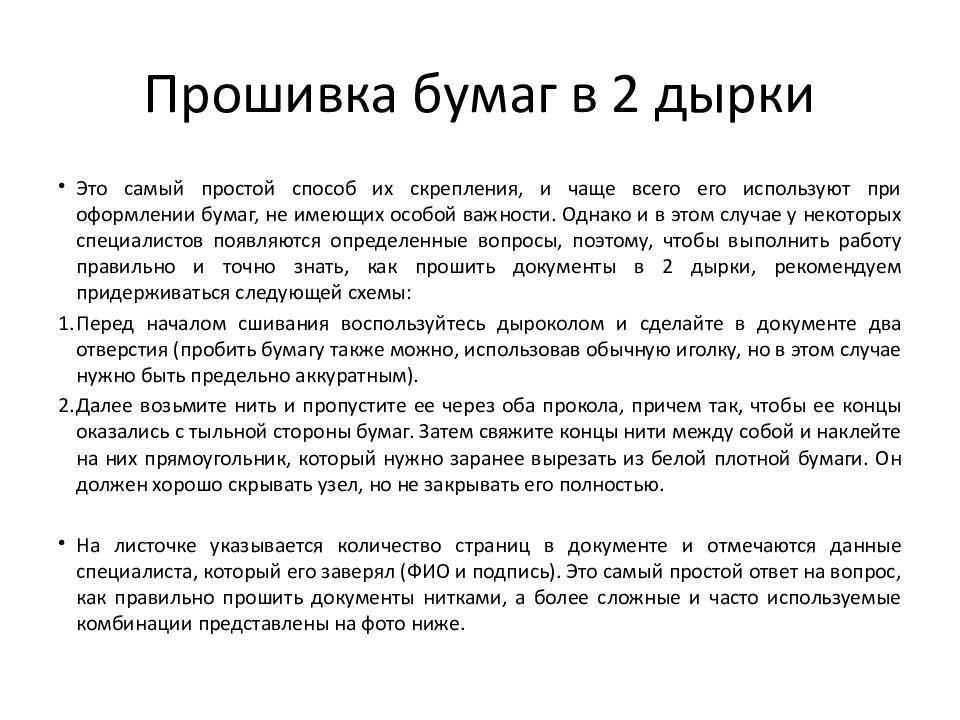

Если скрепление документов в 2 прокола не вызывает особых проблем и его может выполнить даже новичок, то в случае с большим количеством дырок возникают вопросы. Для понимания того, как сшивать документы нитками в 3 отверстия и более, необходимо изучить схему нехитрых манипуляций.

Как прошивать документы в 3 дырки (схема)

Схема, как сшить документы на 3 дырки вручную

Важно! Если пакет документов включает в себя более 10 страниц, рекомендуется перед прошивкой воспользоваться дыроколом, а также прошивателем.

Механизм действий для ответа на вопрос, как сшивать документы нитками в 3 отверстия, при данном виде схемы включает в себя следующие этапы:

Проколоть прошиваемую документацию с обратной стороны строго по центру, вытянуть нить.
Сделать легкое движение иголкой с лицевой части документации на небольшом расстоянии от центрального прокола справа — проткнуть бумагу, вытянуть нить с тыльной стороны.
С обратной части листков сделать 3-й прокол — на аналогичном расстоянии, как был сделан прокол справа, только теперь уже слева. Подтянуть нить вверх.
Далее необходимо пропустить шнур через центральный прокол.

Важно! Шить нужно так, чтобы документ был плотно зафиксирован нитью. После выполнения 2-3 манипуляций плотно стянуть нить и сделать так, чтобы узел плотно фиксировал продетую нить. Обязательно оставить «хвостик» для дальнейшего скрепления бумагой.

Небольшой прямоугольник из бумаги должен быть плотным, а если архивация планируется сроком на более чем 10 лет, то рекомендуется применять бумагу из папируса. Данный клочок листа содержит информацию об исполнителе — его анкетные данные и личную подпись, а также зачастую дату сшивания.

Как прошить в 4 дырки

Схема того, как правильно сшить бумаги

Механизм действий при данном виде схемы включает в себя следующие этапы:

Подшивать нужно, начиная со второго отверстия от левого края с оборотной стороны пакета бумаг. Потянуть нитку вверх.
Продеть подшивку в крайнюю левую дырочку на главной части документов, протянуть вниз.
На третьем шаге нужно продеть в отверстие, находящееся от левой части страницы с иной стороны «тетради». Потянуть нитку вверх.

Направить иглу во второй отсек от правого края листа, потянуть шнурок вниз, что производится на лицевой стороне.
С тыльной стороны файла протянуть шов через крайнюю правую дыру вверх.
В конце нужно вдеть шнур во 2-ю дыру с правой стороны страниц, что производится аналогично с лицевой стороны.
При необходимости повторить процедуру.

После того, как документ прошит, нужно на каждом листе от руки проставить номера страниц. Есть особые условия простановки нумерации:

Простановка осуществляется в порядке возрастания, в основном арабскими цифрами — 1, 2, 3 и т. д.
Циферки ставятся в правом верхнем углу, они не должны попадать на основной текст документа.
В случае наличия иных бумаг, например, дополнительного соглашения, спецификаций или приложения, они должны подлежать нумерации в сквозную.

Если в архивной записи есть бумаги в конверте, то номер присваивается как конверту, так и его содержимому тоже при использовании так называемой сквозной нумерации.
При наличии нескольких дел в одном документе цифры на них проставляются раздельно.
Если листок выходит далеко за формат А4, то его необходимо сложить в несколько раз. При этом номер листа ставится как и в обычном порядке — на лицевой стороне справа сверху.
При наличии скрепленных мини-бумажек к документу (самый яркий пример — чеки) желательно к пакету подготовить оформленную должным образом опись и присвоить ей номер по тем же правилам, по которым осуществлялась нумерация остальных страниц.

Как правильно архивировать документы: пошаговая инструкция

Архив

Процедура грамотной архивации отчетности является обязательной для всех представителей структурных отделов фирм любой формы собственности.

Архивация документов и договоров включает в себя важные этапы, в числе которых:

Составление плана работы на год, который в обязательном порядке согласовывается со всем руководящим составом организации на собрании. Данный план включает конкретные сроки предоставления всех видов документации для архива. Чтобы график было реально исполнить, нужно предоставлять сотрудникам не конкретный день для сдачи, а какой-то определенный временной отрезок, например, с 10 по 15 число текущего месяца за предыдущий.
В заданные в графике сроки специалист каждого подразделения передает архивариусу бумаги, оформленные и прошитые по механизму, установленному для конкретных документов. К каждому такому делу предоставляется реестр с описью, в котором фиксируются наименования документов, даты их составления и количество листов, также указываются данные об исполнителе.
Архивариус проводит сверку документации на предмет корректности, отсутствия лишних документов, которых нет в описи, считает страницы. При наличии замечаний по прошивке или содержанию документация направляется исполнителю для внесения исправлений, а в случае отсутствия нареканий — принимается на хранение.
Если требуется продублировать документы в электронном виде, то данная процедура находится в ведомстве сотрудников подразделений, которые сканируют бумаги, раскладывают их по папкам электронного архива (в большинстве современных предприятий такой архив присутствует), после чего переходят к завершающей процедуре архивирования разнообразных типов документации.
В конце передачи документов сотрудник на описи проставляет свою подпись. Архивариус, подписываясь, фиксирует факт отсутствия нареканий, присваивает каждому переданному документу номер в специальной книге учета, проставляет дату и вкладывает в соответствующую ячейку.

Передача документа в архив

Обратите внимание! Срок хранения документов по российскому законодательству не может быть менее 10 лет. На определенные виды бумаг устанавливается иные сроки, которые зафиксированы правовыми актами.

К помещению, в котором будет расположен архив, также предъявляются особые требования для сохранения документов в должном виде:

хорошая вентиляция;
допустимый уровень влажности и пожарной безопасности;
наличие специализированной изоляции для электроприборов и проводки;
использование пожаростойких материалов при ремонте помещения;
отсутствие системы канализации и водопровода в комнате.

Заверение прошитых документов

После того как прошивка успешно завершена, необходимо перейти к процедуре заверения бумажной документации. Для этого необходимо знать, как производят заверение бумаг после прошивки бухгалтеры и предприниматели.

Сделать это можно двумя допустимыми способами:

через обращение к нотариусу;
самостоятельно.

В некоторых случаях, например, при регистрации фирмы, документы придется заверять в нотариальной конторе в обязательном порядке. То же самое касается процесса лицензирования новых видов деятельности. Но если заверить бумаги допускается собственными силами, то нужно руководствоваться требованиями ГОСТа. Самостоятельному заверению подлежит любая внутренняя отчетность, письма, распоряжения, расписание и т. д.

По общему правилу, если производится прошивка документации, достаточно заверить документ на месте прошивки, расположенном на обратной стороне. Обязательно следует указывать число страниц документа в соответствии с нумерацией. Сам процесс заверения предполагает приклеивание прямоугольного отрезка бумаги на узел из ниток так, чтобы оба конца немного свисали после проклейки.

Заверенный документ должен выглядеть так — образец

Клочок бумаги должен содержать следующую информацию:

Число страниц — цифрами и полностью. Например, если в документе 23 страницы, то пишется «23 стр. (двадцать три)». Есди есть обрывы страниц документов либо прочие повреждения, можно данные об этом также зафиксировать на листочке.
Ф.И.О. человека, который отвечает за прошивку данного договора.
Его служебное положение.
Личная виза.
Печать.

Обратите внимание! Штамп организации нужно ставить так, чтобы он затронул как прямоугольный клочок бумаги, так и листок.

Таким образом, осуществить сшивание документов может каждый самостоятельно. Необходимо следовать основным рекомендациям о том, как прошить договор и прочие важные бумаги, используемые в деловом обороте компаний, банков, налоговых и судебных органов.
