Простой называется проводка в которой одновременно корреспондируют: Простая бухгалтерская проводка — Энциклопедия по экономике
Вопросы по бухучету с ответами для 3 курса
К активно-пассивным счетам относятся :
А) 80,66,10,20
Б) 70,71,76,50
В) 71,76,75 +
Г) 01,51,76,86
2. Простой называется проводка в которой одновременно корреспондируют :
А) один счет по дебету и один счет по кредиту +
Б) два счета по дебету и два счета по кредиту
В) два счета по дебету и одни счет по кредиту
Г) один счет по дебету и два счета по кредиту
3. Капитал, который образуется при формировании организации за счет вкладов учредителей :
А) Уставный +
Б) Добавочный
В) Резервный
Г) Основной
4. Расчеты по кредитам и займам, которые подлежат погашению в течение года, являются:
А) Долгосрочные
Б) Периодические
В) Краткосрочные +
Г) Постоянные
5.Готовая продукция – это :
А) продукция не прошедшая всех стадий технологической обработки, или не сданная на склад
Б) продукция, произведенная на данном предприятии и сданная на склад +
В) товары приобретенные организацией для продажи
Г) продукция, произведенная на данном предприятии, но не сданная на склад
6.

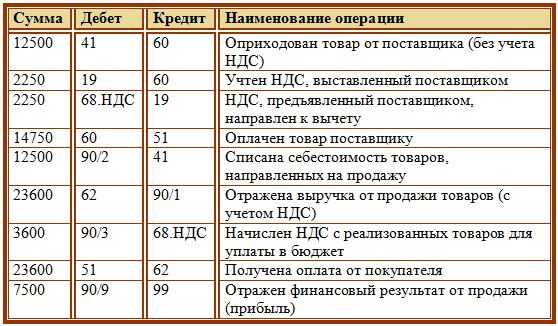

Получение товаров от поставщиков отражается проводкой :
А) Д-т 41 К-т 62
Б) Д-т 10 К-т 60
В) Д-т 41 К-т 60 +
Г) Д-т 60 К-т 41
7. Ответственность за организацию бухучета на предприятии несет :
А) Бухгалтер
Б) Руководитель +
В) Заместитель руководителя
Г) Экономист
8. Со склада отпущены канцелярские товары в бухгалтерию, отражается проводкой :
А) Д-т 10 К-т 26
Б) Д-т 23 К-т 10
В) Д-т 26 К-т 10 +
Г) Д-т 20 К-т 10
9. Способ, с помощью которого хозяйственные средства получают денежное выражение, называется:
А) инвентаризация
Б) оценка +
В) документация
Г) расчет
10. Приобретены ценные бумаги за наличные, отражается проводкой :
А) Д-т 83 К-т 14
Б) Д-т 14 К-т 30,31 +
В) Д-т 85 К-т 66
Г) Д-т 91 К-т 66
11. Выявленный производственный брак в бухгалтерском учете отражается проводкой :
А) Д-т 20 К-т 28
Б) Д-т 28 К-т 25
В) Д-т 28 К-т 20 +
Г) Д-т 43 К-т 28
12.
Учетная политика формируется :
А) Кассиром
Б) Экономистом
В) Главным бухгалтером +
Г) Руководителем
13. Задолженность различных организаций или отдельных лиц нашей организации:
А) Кредиторская
Б) Бухгалтерская
В) Дебиторская +
Г) Банковская
14. Доход включает в себя:
A) выручку от реализации продукции
Б) выручку от оказанных услуг
В) выручку от выполненных работ
Г) все ответы верны +
15. В бухгалтерском балансе готовая продукция оценивается:
A) по фактической себестоимости +
Б) по учетной цене
В) по плановой себестоимости
Г) по рыночной стоимости
16. Бухгалтерский учет в настоящее время ведется путем:
Б) Двойной записи +
В) Калькуляции
Г) Сведения баланса
17. Разница между приходом и расходом счёта – это :
А) шахматная ведомость
Б) субсчет
В) сальдо +
Г) учетный регистр
18. К какому синтетическому счету относят субсчет «Транспортные средства»?
А) производственные запасы
Б) основные средства +
В) дебиторская задолженность
Г) затраты будущих периодов
19.
Счет, на котором ведется учет производства продукции?
А) 10 счет
Б) 43 счет
В) 90 счет
Г) 20 счет +
20. Бухгалтерская запись Д-т 20 К-т 69 означает:
А) Произведены отчисления на соц.страхование от заработной платы рабочих вспомогательного производства
Б) Выплачены рабочим основного производства пособия по временной нетрудоспособности
В) Перечислены органам соцстраха причитающиеся им суммы отчислений
21. Поступила выручка на расчетный счет за реализованную продукцию, отражается проводкой:
А) Д 90 К 43
Б) Д 90 К 51
В) Д 51 К 90 +
Г) Д 51 К 50
22.Для учета нераспределенной прибыли (непокрытого убытка) предназначен счет :
А) счет 43
Б) счет 44 +
В) счет 45
Г) счет 46
23. Учетные регистры – это:
А) Первичные документы
Б) Таблицы специальной формы +
В) Бухгалтерские книги
Г) Распоряжения и приказы по бухгалтерскому учету
24.
После утверждения годового отчета учетные регистры:
А) Уничтожают
Б) Группируют и обобщают, по истечении срока хранения – сдают в архив +
В) Сдают в архив
Г) Сдают в вышестоящую организацию
25. Для исправления ошибочной корреспонденции счетов или большей, чем следовало суммы, применяется:
Б) Способ дополнительной записи
В) Корректурный и способ заполнения записи
Г) Способ «красное сторно» +
26. Когда в регистрах записана сумма, меньше действительной, применяется:
А) Корректурный способ +
Б) Способ дополнительной записи
В) Способ «красное сторно»
Г) Корректурный и способ заполнения записи
27. Журнал-ордер ведется:
А) По кредиту счета +
Б) По дебету счета
В) По дебету и кредиту счета
Г) По кредиту только кассовых счетов
28. С расчетного счета погашена задолженность банку за краткосрочную ссуду, отражается проводкой :
А) Д-т 66 К-т 51 +
Б) Д-т 51 К-т 76
В) Д-т 51 К-т 66
Г) Д-т 67 К-т 51
29.
Удержан подоходный налог из заработной платы рабочих и служащих, отражается проводкой :
А) Д 68 К 70
Б) Д 70 К 69
Г) Д 68 К 70
30. К каким учетным регистрам относятся журналы ордера?
А) синтетическим
Б) аналитическим
В) хронологическим
Г) комбинированным +
Поделиться с друзьями:
Adblock
detector
Ю. А. Котлова бухгалтерский учёт и анализ
Скачать 2,9 Mb.
|
1 2 3 4 5 6 7 8 9 … 89
- Навигация по данной странице:
- БУХГАЛТЕРСКИЙ УЧЁТ И АНАЛИЗ: ТЕОРИЯ БУХГАЛТЕРСКОГО УЧЁТА Учебное пособие
- Учебное издание Котлова Юлия Александровна Бухгалтерский учёт и анализ: теория бухгалтерского учёта
ББК У 052. 9 (2) 2 Х 12
ISBN 978-5-7823-0655-7 Рецензенты: Р.Г. Смелик, заведующий кафедрой бухгалтерского учёта и аудита Омского государственного университета им. доктор экономических наук, профессор А.В. Барчуков, доктор экономических наук, профессор кафедры финансов и бухгалтерского учёта ФГБОУ ВПО «Дальневосточный государственный университет путей сообщения» Н.М. Розина, первый проректор по учебной и методической работе ФГОБУ ВО «Финансовый университет при Правительстве Российской Федерации», к.п.н., доцент
теория бухгалтерского учёта
Печать цифровая. Усл.-печ. л. 11,8. Уч.-изд. л. 8,5. Тираж 700 экз. Заказ № 10.
©Котлова Ю. © Хабаровский государственный университет экономики и права, 2015
Каталог: sveden -> files files -> 1. общая характеристика направления подготовки дипломированного специалиста files -> Педагогика и психология высшей школы для аспирантов бгсха им. В. Р. Филиппова files -> Направления научно-исследовательской деятельности ноу впо «мгта» и Липецкого филиала ноу впо «мгта» и база для ее осуществления files -> «История» files -> «Философия» Скачать 2,9 Mb. Поделитесь с Вашими друзьями: |
А. Котлова
Ф. М. Достоевского,
А., 20151 2 3 4 5 6 7 8 9 … 89
База данных защищена авторским правом ©psihdocs.ru 2023
обратиться к администрации
Символы электрических цепей и принципиальные схемы
До сих пор в этом разделе учебника «Класс физики» основное внимание уделялось ключевым компонентам электрической цепи, а также понятиям разности электрических потенциалов, тока и сопротивления.
Электрические цепи, простые или сложные, могут быть описаны различными способами. Электрическая цепь обычно описывается простыми словами. Сказать что-то вроде «Лампочка подключена к D-элементу» — достаточное количество слов, чтобы описать простую схему. Во многих случаях в уроках с 1 по 3 слова использовались для описания простых схем. Услышав (или прочитав) слова, человек привыкает быстро представлять схему в уме. Но еще один способ описать схему — просто нарисовать ее.
Такие рисунки обеспечивают более быстрое мысленное представление фактической схемы. Чертежи электрических цепей, подобные приведенному ниже, многократно использовались в уроках с 1 по 3.
«Схема содержит лампочку и 1,5-вольтовый D-элемент.» |
Последним средством описания электрической цепи является использование обычных символов цепи для представления принципиальной схемы цепи и ее компонентов. Некоторые символы цепей, используемые на принципиальных схемах, показаны ниже.
Отдельный элемент или другой источник питания представлен длинной и короткой параллельными линиями. Набор элементов или аккумуляторов представлен набором длинных и коротких параллельных линий.
В обоих случаях длинная линия представляет собой положительный вывод источника энергии, а короткая линия представляет собой отрицательный вывод. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами цепи. Электрическое устройство, оказывающее сопротивление потоку заряда, обычно называется резистором и изображается зигзагообразной линией. Открытый переключатель обычно представляет собой разрыв прямой линии на подъем части линии вверх по диагонали. Эти символы цепей будут часто использоваться в оставшейся части урока 4, поскольку электрические цепи представлены схематическими диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете к их использованию.
В качестве иллюстрации использования электрических символов на принципиальных схемах рассмотрим следующие два примера.
Пример 1:
Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.
Используя словесное описание, можно получить ментальную картину описываемой цепи. Это словесное описание может быть затем представлено рисунком трех ячеек и трех лампочек, соединенных проводами. Наконец, символы схемы, представленные выше, могут использоваться для представления одной и той же схемы. Обратите внимание, что три набора длинных и коротких параллельных линий использовались для представления аккумуляторной батареи с тремя D-ячейками. И обратите внимание, что каждая лампочка представлена своим индивидуальным символом резистора. Прямые линии использовались для соединения двух клемм батареи с резисторами и резисторов друг с другом.
Приведенные выше схемы предполагали, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, последовательно проходил через каждую из трех лампочек. Путь положительного пробного заряда, покидающего положительный полюс батареи и пересекающего внешнюю цепь, должен проходить через каждую из трех подключенных лампочек, прежде чем вернуться к отрицательному полюсу батареи.
Но разве только так можно соединить три лампочки? Должны ли они быть подключены последовательно, как показано выше? Точно нет! Фактически приведенный ниже пример 2 содержит одно и то же словесное описание, но рисунок и принципиальные схемы выполнены по-разному.
Пример 2:
Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.
Используя словесное описание, можно получить ментальную картину описываемой цепи. Но на этот раз соединения лампочек выполняются таким образом, чтобы на схеме была точка, где провода ответвляются друг от друга. Место разветвления упоминается как узел . Каждая лампочка помещается в свою отдельную ветку. Эти ответвления в конечном итоге соединяются друг с другом, образуя второй узел. Один провод используется для подключения этого второго узла к отрицательной клемме аккумулятора.
Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях.
Когда в цепи присутствует два или более резистора, их можно соединить последовательно или параллельно . Оставшаяся часть урока 4 будет посвящена изучению этих двух типов соединений и тому влиянию, которое они оказывают на электрические величины, такие как ток, сопротивление и электрический потенциал. Следующая часть урока 4 познакомит вас с различием между последовательными и параллельными соединениями.
1. Используйте символы цепей для построения принципиальных схем следующих цепей:
a. Отдельный элемент, лампочка и выключатель соединены вместе в цепи, так что выключатель можно размыкать и замыкать, чтобы включить лампочку.
б. Пакет из трех D-ячеек включен в цепь для питания лампочки фонарика.
в. | д. |
2. Используя понятие условного тока, нарисуйте на схеме справа сплошную линию, указывающую направление условного тока. Поместите наконечник стрелки на непрерывную линию.
Следующий раздел:
Типы переключателей | Механические, электронные, характеристики
В этом уроке мы узнаем, что такое переключатель, какие существуют типы переключателей, механические переключатели, электронные переключатели, их символы и многое другое о переключателях.
Описание
Что такое коммутатор?
Переключатель — это устройство, предназначенное для прерывания тока в цепи. Проще говоря, переключатель может замыкать или размыкать электрическую цепь. Каждое электрическое и электронное приложение использует как минимум один переключатель для включения и выключения устройства.
Итак, выключатели являются частью системы управления и без них управление не может быть реализовано. Выключатель может выполнять две функции, а именно: полностью ВКЛ (путем замыкания контактов) или полностью ВЫКЛ (путем размыкания контактов).
Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для протекания тока и, следовательно, нагрузка потребляет энергию от источника. Когда контакты переключателя разомкнуты, нагрузка не будет потреблять мощность, как показано на рисунке ниже.
Еще одна важная функция переключателя — отклонять поток электрического тока в цепи. Рассмотрим следующую схему. Когда переключатель находится в положении А, загорается лампа 1, а когда он находится в положении В, загорается лампа 2.
Переключатели используются во многих областях, таких как дома, автомобили, промышленность, военная промышленность, аэрокосмическая промышленность и так далее. В домашних и офисных приложениях мы используем простые кулисные переключатели для включения и выключения приборов, таких как освещение, компьютеры, вентиляторы и т.
д. В некоторых приложениях используется многопозиционное переключение (например, проводка в здании), где два или более переключателя подключены для управления электрическая нагрузка из более чем одного места, как, например, двухпозиционный переключатель.
Характеристики коммутатора
Прежде чем двигаться дальше и рассматривать различные типы коммутаторов, давайте рассмотрим некоторые важные моменты в характеристиках коммутатора.
- Двумя важными характеристиками переключателя являются его полюсы и дальность действия. Полюс представляет собой контакт, а бросок представляет собой контактное соединение. Количество полюсов и ходов используются для описания переключателя.
- Некоторые стандартные количества полюсов и направлений: одиночные (1 полюс или 1 направление) и двойные (2 полюса или 2 переключателя).
- Если количество полюсов или бросков больше 2, то число часто используется напрямую. Например, трехполюсный шестипозиционный переключатель часто обозначается как 3P6T.
- Еще одной важной характеристикой переключателя является его действие, т. е. является ли оно мгновенным или фиксируемым. Мгновенные переключатели (например, нажимные кнопки) используются для мгновенного контакта (на короткое время или пока кнопка нажата).
- Переключатели с фиксацией на руке, удерживайте контакт до тех пор, пока он не будет переведен в другое положение.
Типы переключателей
В основном переключатели могут быть двух типов. Это:
- Механический
- Электронный
Механические переключатели — это физические переключатели, которые необходимо активировать физически, перемещая, нажимая, отпуская или касаясь их контактов. Электронные переключатели
, с другой стороны, не требуют физического контакта для управления цепью. Они активируются полупроводниковым действием.
Механические переключатели
Механические выключатели можно разделить на различные типы в зависимости от нескольких факторов, таких как способ приведения в действие (ручные, концевые и технологические выключатели), количество контактов (одноконтактные и многоконтактные выключатели), количество полюсов и ходов (SPST, DPDT, SPDT и т.
д.), работа и конструкция (кнопка, тумблер, поворотный переключатель, джойстик и т. д.), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д. подразделяются на следующие виды. Полюс представляет собой количество отдельных силовых цепей, которые можно коммутировать. Большинство выключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.
Количество бросков представляет собой количество состояний, в которые ток может пройти через переключатель. Большинство переключателей рассчитаны на одно- или двухпозиционное переключение, которые обозначаются как однопозиционные и двухпозиционные переключатели.
Однополюсный однопозиционный переключатель (SPST)
- Это основной переключатель ВКЛ и ВЫКЛ, состоящий из одного входного и одного выходного контактов.
- Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
- Контакты SPST могут быть как нормально разомкнутыми, так и нормально замкнутыми.
Однополюсный двухпозиционный переключатель (SPDT)
- Этот переключатель имеет три контакта: один входной контакт, а остальные два — выходные контакты.
- Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
- В большинстве схем эти переключатели используются для переключения входа между двумя вариантами выходов.
- Контакт, который подключен к входу по умолчанию, называется нормально замкнутым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально разомкнутым контактом.
Двухполюсный однопозиционный переключатель (DPST)
- Этот переключатель состоит из четырех клемм: двух входных контактов и двух выходных контактов.
- Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
- Он имеет только одно положение ВКЛ, но может активировать два контакта одновременно, так что каждый входной контакт будет подключен к соответствующему выходному контакту.
- В положении ВЫКЛ оба переключателя находятся в разомкнутом состоянии.
- Этот тип переключателей используется для одновременного управления двумя разными цепями.
- Также контакты этого переключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми конфигурациями.
Двухполюсный двухпозиционный переключатель (DPDT)
- Это двойной переключатель ВКЛ/ВЫКЛ, состоящий из двух положений ВКЛ.
- Он имеет шесть клемм, две из которых являются входными контактами, а остальные четыре — выходными контактами.
- Он ведет себя как два отдельных SPDT, работающих одновременно.
- Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.
Кнопочный переключатель
- Это контактный переключатель мгновенного действия, который замыкает или разрывает соединение, пока действует давление (или когда кнопка нажата).
- Как правило, это давление создается нажатием кнопки пальцем.
- Эта кнопка возвращается в нормальное положение после снятия давления.
- Внутренний пружинный механизм управляет этими двумя состояниями (нажато и отпущено) кнопки.
- Состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно с коммутируемой цепью, а подвижные контакты присоединены к кнопке.
- Кнопки в основном подразделяются на нормально открытые, нормально закрытые и двойного действия, как показано на рисунке выше.
- Кнопки двойного действия обычно используются для управления двумя электрическими цепями.
Тумблер
- Тумблер приводится в действие вручную (или толкается вверх или вниз) с помощью механической рукоятки, рычага или качающегося механизма. Они обычно используются в качестве переключателей управления освещением.
- Большинство этих переключателей имеют два или более положения рычага в версиях переключателя SPDT, SPST, DPST и DPDT. Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
- Они доступны в различных номиналах, размерах и стилях и используются для различных типов приложений. Состояние ВКЛ может быть любым из их положений уровня, однако, по соглашению, положение вниз является закрытым или включенным положением.
Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.Концевой выключатель
- Схемы управления концевым выключателем показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
- Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов или движением машины, а не руками человека. Эти выключатели называются концевыми выключателями.
- Эти переключатели состоят из рычага бамперного типа, приводимого в действие объектом. Когда этот рычаг бампера приводится в действие, контакты переключателя меняют положение.
Поплавковые выключатели
- Поплавковые выключатели в основном используются для управления насосами с двигателями постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
- Этот переключатель срабатывает, когда поплавок (или плавучий объект) перемещается вниз или вверх в зависимости от уровня воды в резервуаре.
- Это плавающее движение узла стержня или цепи и противовеса вызывает размыкание или замыкание электрических контактов. Другой формой поплавкового выключателя является выключатель типа ртутной лампы, который не состоит из поплавкового стержня или цепи.
- Эта лампочка состоит из ртутных контактов, так что при повышении или понижении уровня жидкости состояние контактов также меняется.
- Символ шарового поплавкового переключателя показан на рисунке выше. Эти поплавковые выключатели могут быть нормально разомкнутыми или нормально замкнутыми.
Реле расхода
- В основном используются для обнаружения движения жидкости или потока воздуха по трубе или воздуховоду. Реле расхода воздуха (или микропереключатель) выполнено по принципу мгновенного действия.
- Этот микропереключатель крепится к металлическому рычагу. К этому металлическому рычагу присоединяется тонкий пластиковый или металлический элемент.
- Когда большое количество воздуха проходит через металлическую или пластиковую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя. Реле расхода жидкости
- имеют лопасть, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, действующая на лопасть, изменяет положение контактов.
- На приведенном выше рисунке показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Символ флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
- Эти переключатели опять же нормально разомкнуты или нормально замкнуты.
К этому металлическому рычагу присоединяется тонкий пластиковый или металлический элемент.Реле давления
- Эти реле обычно используются в промышленности для измерения давления в гидравлических системах и пневматических устройствах.
- В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с мембранным управлением, реле давления с металлическим сильфоном и реле давления поршневого типа.
- Во всех этих типах датчик давления управляет набором контактов (которые могут быть как двухполюсными, так и однополюсными).
- Этот символ переключателя состоит из полукруга, соединенного с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть как нормально разомкнутыми, так и нормально замкнутыми.
Реле температуры
- Наиболее распространенным термочувствительным элементом является биметаллическая пластина, работающая по принципу теплового расширения.
- Биметаллические полосы изготовлены из двух разнородных металлов (имеющих разную степень теплового расширения) и соединены друг с другом.
- Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или закручивается. Другой метод работы с температурным выключателем заключается в использовании трубки из ртутного стекла.
- Когда лампочка нагревается, ртуть в трубке расширяется, а затем создает давление для срабатывания контактов.
Джойстик-переключатель
- Джойстик-переключатель представляет собой устройство управления с ручным управлением, используемое в основном в портативном контрольном оборудовании.
- Он состоит из рычага, который свободно перемещается более чем по одной оси движения.
- В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
- Они идеально подходят для опускания, подъема и запуска движений влево и вправо.
- Они используются для строительной техники, кабельного управления и кранов. Символ джойстика показан ниже.
Поворотные переключатели
- Используются для подключения одной линии к одной из многих линий.
- Примерами таких переключателей являются селекторы диапазона в электроизмерительном оборудовании, селекторы каналов в устройствах связи и селекторы диапазонов в многодиапазонных радиостанциях.
- Он состоит из одного или нескольких подвижных контактов (ручки) и более одного неподвижного контакта.
- Эти переключатели поставляются с различным расположением контактов, например, однополюсные 12-контактные, 3-полюсные 4-контактные, 2-полюсные 6-контактные и 4-полюсные 3-контактные.
Электронные переключатели
Электронные переключатели обычно называют твердотельными переключателями, поскольку в них нет физических движущихся частей и, следовательно, нет физических контактов. Большинство приборов управляются полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.
На современном потребительском, промышленном и автомобильном рынке доступны твердотельные переключатели различных типов с различными размерами и номиналами. Некоторые из этих твердотельных переключателей включают транзисторы, тиристоры, полевые МОП-транзисторы, симисторы и IGBT.
Биполярные транзисторы
Транзистор либо пропускает ток, либо блокирует его, аналогично работе обычного переключателя.
В переключающих схемах транзистор работает в режиме отсечки для состояния ВЫКЛ или блокировки тока и в режиме насыщения для состояния ВКЛ.
Активная область транзистора не используется для переключения приложений.
Транзисторы NPN и PNP работают или включаются, когда на них подается достаточный базовый ток. Когда через клемму базы протекает небольшой ток, питаемый управляющей схемой (подключенной между базой и эмиттером), он заставляет транзистор открывать путь коллектор-эмиттер.
И выключается, когда ток базы снимается, а напряжение базы уменьшается до небольшого отрицательного значения. Несмотря на то, что он использует небольшой ток базы, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.
Силовой диод
Диод может выполнять операции переключения между состояниями высокого и низкого импеданса. Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.
Обычно силовые диоды изготавливаются с использованием кремния для обеспечения работы устройства при более высоких токах и более высоких температурах перехода.
Они сконструированы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода. Он имеет две клеммы, а именно анод и катод.
Когда анод становится положительным по отношению к катоду и при приложении напряжения выше порогового уровня, PN-переход смещается в прямом направлении и начинает проводить (как выключатель). Когда вывод катода становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует протекание тока (как выключатель).
МОП-транзистор
Возможно, самым популярным и наиболее часто используемым полупроводниковым переключающим устройством является МОП-транзистор. Полевой транзистор на основе оксида металла и полупроводника (MOSFET) представляет собой однополярное и высокочастотное переключающее устройство. Наиболее часто используемым коммутационным устройством являются силовые электронные приложения. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).
Это устройство, управляемое напряжением, т. е. путем управления входным напряжением (от затвора к истоку) регулируется сопротивление между стоком и истоком, что дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.
МОП-транзисторы могут быть P-канальными или N-канальными устройствами. N-канальный МОП-транзистор включается путем подачи положительного напряжения V GS по отношению к истоку (при условии, что напряжение V GS должно быть больше порогового напряжения).
P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжения. Оба В GS и V DD отрицательны по отношению к источнику для включения P-канального МОП-транзистора.
IGBT
IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового МОП-транзистора. Как и полевой МОП-транзистор, это устройство, управляемое напряжением, имеет более низкое падение напряжения в состоянии ВКЛ (меньше, чем у МОП-транзистора, и ближе к силовому транзистору).
Это трехполюсное полупроводниковое быстродействующее коммутационное устройство. Эти клеммы эмиттер, коллектор и затвор.
Подобно MOSFET, IGBT можно включить, подав положительное напряжение (выше порогового напряжения) между затвором и эмиттером. IGBT можно отключить, уменьшив напряжение на затворе-эмиттере до нуля. В большинстве случаев требуется отрицательное напряжение, чтобы уменьшить потери при выключении и безопасно отключить IGBT.
SCR
Кремниевый управляемый выпрямитель (SCR) является одним из наиболее широко используемых быстродействующих переключающих устройств для приложений управления питанием. Это однонаправленное устройство, подобное диоду, состоящее из трех выводов, а именно анода, катода и затвора.
SCR включается и выключается путем управления входом затвора и условиями смещения клемм анода и катода. SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют соединения J1, J2 и J3.
TRIAC
Triac (или TRI ode AC ) переключатель представляет собой двунаправленное коммутационное устройство, которое представляет собой эквивалентную схему двух встречных SCR, соединенных с одной клеммой затвора.
Благодаря своей способности управлять мощностью переменного тока как при положительных, так и при отрицательных пиках формы волны напряжения эти устройства часто используются в регуляторах скорости двигателя, регуляторах освещенности, системах контроля давления, приводах двигателей и другом оборудовании управления переменным током.
DIAC
DIAC (или DI ode AC Switch) представляет собой двунаправленное коммутационное устройство, состоящее из двух выводов, которые не называются анодом и катодом, поскольку это двунаправленное устройство, т. е. DIAC может работать в любом направлении независимо от идентификации терминала. Это указывает на то, что DIAC можно использовать в любом направлении.
Когда на DIAC подается напряжение, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения. Как только напряжение увеличивается больше, чем напряжение пробоя, происходит лавинный прорыв, и устройство начинает проводить ток.
