Выполненный в виде таблицы документ, определяющий состав какого-либо изделия, 12 (двенадцать) букв

Большая Советская Энциклопедия Значение слова в словаре Большая Советская Энциклопедия
(позднелатинского specificatio, от лат. species ≈ вид, разновидность и facio ≈ делаю), определение и перечень специфических особенностей, уточнённая классификация чего-либо, Один из основных документов системы технической документации . В Единой системе …

Толковый словарь русского языка. С.И.Ожегов, Н.Ю.Шведова. Значение слова в словаре Толковый словарь русского языка. С.И.Ожегов, Н.Ю.Шведова.
-и, ж.

(книжн.). см. специфицировать. Определение и перечень специфических особенностей, уточненная классификация чего-н. Один из основных компонентов технической документации. прил. специфика-цибнный, -ая, -ое (ко 2 знач.).
Толковый словарь русского языка. Д.Н. Ушаков Значение слова в словаре Толковый словарь русского языка. Д.Н. Ушаков
спецификации, ж. только ед. Действие по глаг. специфицировать; разработка, перечисление подробностей, деталей (книжн.). Документ с описанием изготовленного предмета (механизма, машины и т. д.), по к-рому определяют его себестоимость или цену (тех., торг.). …
Википедия
Значение слова в словаре Википедия
Спецификация — (, от лат. species — род, вид, разновидность и facio — делают) может означать: определение и перечень особенностей, уточнённая классификация чего-нибудь; инженерный термин, обозначающий набор требований и параметров, которым удовлетворяет …
Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова. Значение слова в словаре Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова.
ж. Перечисление специфических особенностей чего-л., распределение по разрядам; классификация. ж. Один из основных компонентов технической документации в форме таблицы, содержащий детальное описание объекта.

Технология — 8
ТЕМА 8

СПЕЦИФИКАЦИЯ И ЧТЕНИЕ ЧЕРТЕЖА ИЗДЕЛИЙ,

ИМЕЮЩИХ ДЕТАЛИ С КРУГЛЫМИ ПОВЕРХНОСТЯМИ
Что такое спецификация изделий?
Согласно определению, приведённому в техническом словаре, спецификация — это выполненный в форме таблицы документ, определяющий состав какого-либо изделия. Простейшая форма спецификации — основная надпись (рис. 1, а). В ней содержатся обозначения составных частей, их наименования и количество.

А как читают чертёж?
Рис. 1. Чертеж детали: а — спецификация (основная надпись)
Чтение чертежа заключается в представлении по плоским изображениям объемной формы предмета и в определении его размеров. Эту работу рекомендуется проводить в такой последовательности:
1. Прочитать основную надпись чертежа. Из нее можно узнать название детали, наименование материала, из которого ее изготовляют, масштаб изображений и другие сведения.
2. Определить, какие виды детали даны на чертеже, какой из них является главным
3. Рассмотреть виды во взаимной связи и попытаться определить форму детали со всеми подробностями. Этой задаче помогает анализ изображений, данных на чертеже. Представив по чертежу геометрическую форму каждой части детали, мысленно объединяют их в единое целое.

4. Определить по чертежу размеры детали и ее элементов.
Приведем пример чтения чертежа детали (вначале даны вопросы к чертежу, а затем ответы на них).
Вопросы к чертежу (рис. 1)*
1) Как называется деталь?
2) Из какого материала ее изготовляют?
3) В каком масштабе выполнен чертеж?
4) Какие виды содержит чертеж?
5) Сочетанием каких геометрических тел определяется форма детали?
* Вопросы составлены в последовательности, соответствующей правильному порядку чтения чертежей.
Спецификация и система обозначения чертежей.

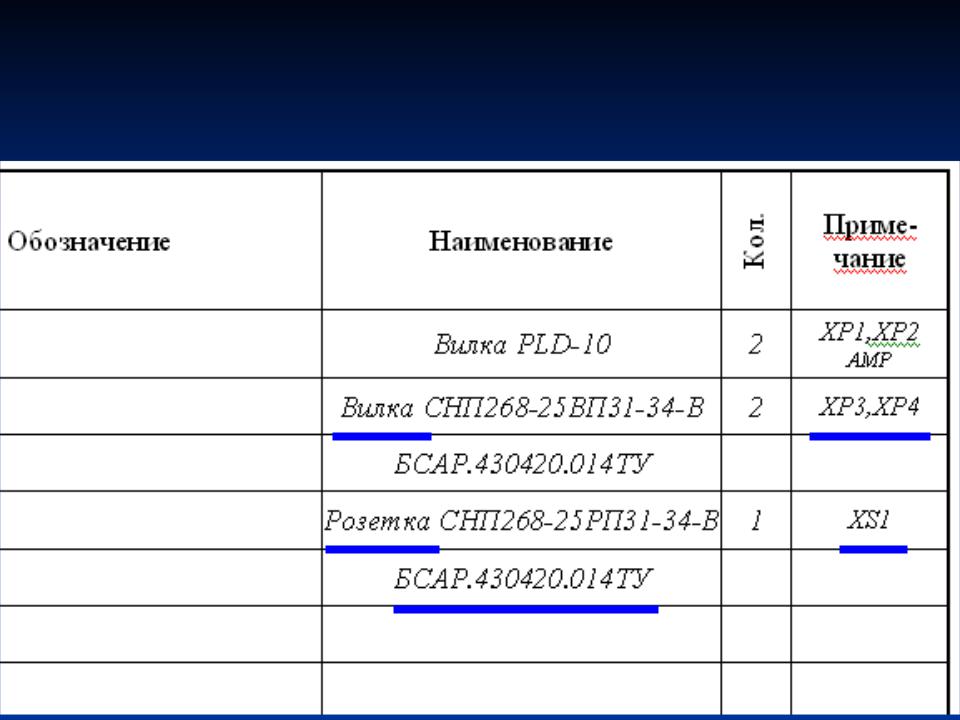

Спецификация сборочного чертежа

Каждый сборочный чертеж сопровождают спецификацией.
Спецификация представляет собой текстовой документ, определяющий состав изделия, состоящего из двух и более частей.
Составляют спецификацию на каждую сборочную единицу.
Спецификация выполняется и оформляется на отдельных листах формата А4 по форме, определяемой ГОСТ 2.108-68 (СТ СЭВ 2516-80).
Если сборочный чертеж выполнен на листе формата А4, допускается совмещать спецификацию с чертежом (рис. 3).
В спецификации выполняются графы, размеры, расположение и содержание которых приведены на рис. 1.
Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:
1) документация;
2) комплексы;
3) сборочные единицы;
4) детали;
5) стандартные изделия;
6) прочие изделия;
7) материалы;
8) комплекты.
Рис. 1. Спецификация к сборочному чертежу
При большом количестве составных частей изделия спецификация может располагаться на нескольких листах; в нижней части первого листа должна быть основная надпись по форме 2 (ГОСТ 2.

104-68), а на всех последующих — по упрощенной форме (рис. 2).
Рис. 2. Образец выполнения спецификации по упрощенной форме
Как указывалось выше, спецификация состоит из разделов, последовательность расположения и характер содержания которых представлены в табл. 1.
Таблица 1.
Наименование раздела

Характер содержания раздела

Документация Документы, составляющие комплект конструкторских документов специфицируемого изделия (кроме его спецификации). Например: сборочный чертеж, схема, пояснительная записка, паспорт, технические условия и т. п.
Комплексы Комплексы, непосредственно входящие в специфицируемое изделие
Сборочные единицы Сборочные единицы (их спецификации), входящие в специфицируемое изделие и на которые выполнены чертежи, например, соединения, выполненные запрессовкой, сваркой, пайкой, армированные и другие виды соединений
Детали Детали, входящие непосредственно в специфицируемое изделие, и на которые выполнены чертежи
Стандартные изделия Изделия, примененные по следующим категориям стандартов: государственным, отраслевым, республиканским, и стандартам предприятий
Прочие изделия Изделия, примененные не по стандартам, а по техническим условиям, каталогам, прейскурантам. Примеры: лимб, нониус по нормали станкостроения
Материалы Материалы, применяемые при сборке. Примеры: проволока, ткань, сталь угловая, набивка – шнур и т. п.
Комплекты Комплекты, непосредственно входящие в специфицируемое изделие, например комплект монтажных частей, комплект инструмента и принадлежностей и т. п.
Наличие тех или иных разделов в спецификации определяется составом специфицируемого изделия.
При изучении курса «Черчение» спецификация обычно состоит из следующих разделов: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы». Ниже приводятся основные сведения о заполнении граф спецификации для этих разделов.
Наименование каждого раздела записывается в виде заголовка в графе «Наименование» и подчеркивается. Перед наименованием каждого раздела, а также после наименования оставляется по одной свободной строке.

После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей.
В графе «Наименование» указывается:
В разделе «Документация» — наименование документа, например: «Сборочный чертеж», «Габаритный чертеж», «Пояснительная записка», «Технические условия» и т. п.

В разделах «Сборочные единицы» и «Детали» — наименование изделия или детали в соответствии с основной надписью его чертежа. Записи в каждом из этих разделов выполняют в алфавитном порядке букв, входящих в индекс обозначения, и далее в порядке возрастания цифр, входящих в обозначение.

В разделе «Стандартные изделия» записывают условное обозначение изделия (табл. 2). Изделия записывают в последовательности категорий стандартов. В пределах каждой категории стандартов обозначения изделий записывают по однородным группам, например: крепежные изделия, арматура, изделия разные (подшипники, ремни и т. п.), смазочные устройства, гидравлика, электрооборудование. В пределах каждой группы — в алфавитном порядке наименования изделия (например, «Болт», «Винт», «Гайка», «Шайба»).
В пределах каждого наименования — в порядке возрастания обозначений стандарта (например, Болт М10, Болт М12 и т. д.). В пределах каждого обозначения стандарта — в порядке возрастания основных параметров или размеров изделия (например диаметра). В пределах основного параметра или размера изделия — в порядке возрастания прочих параметров или размеров (например длины). Если стандартные изделия изготовляются по одному стандарту и основные параметры и размеры их обозначаются одним числом или буквой, то в обозначении их по ГОСТ 2.108-68 допускаются упрощения (не указывается номер стандарта), например шайбы: Шайба 3, Шайба 4 и т. д.

В разделе «Прочие изделия» указывают наименования и условные обозначения изделий в соответствии с документами на их поставку, с указанием обозначений этих документов. Изделия записывают по однородным группам, в пределах каждой группы — в алфавитном порядке наименований изделий, а в пределах каждого наименования — в порядке возрастания основных параметров или размеров изделия.

В разделе «Материалы» указывают обозначения материалов, установленные стандартами на эти материалы. Материалы записывают по видам в последовательности, определяемой ГОСТ 2.108-68 (СТ СЭВ 2516-80): металлы черные, магнитоэлектрические и ферромагнитные, цветные, благородные, редкие и т. д.
Детали сборочных единиц изготовляют из материалов, которые указаны в основных надписях рабочих чертежей этих деталей. Материал деталей, на которые рабочие чертежи не изготовляются, указывают в спецификации в разделе «Материалы».
Таблица 2. Примеры условных обозначений стандартных изделий на учебных чертежах
Стандартные изделия

Пример условного обозначения

Болт:
Болт М10х60 ГОСТ 7798-70
Шпилька:
Шпилька М16х120 ГОСТ 2034-80
Шайба плоская:
Шайба 12. 01 ГОСТ 11371-78
Шайба граверная:
Шайба 20, 65Г ГОСТ 6402-70
Гайка:
Гайка М12 ГОСТ 5915-81
Шплинт:
Шплинт 5х28,2 ГОСТ 397-79
Винт:
Винт М12х50 ГОСТ 17475-80
Штифт:
Штифт 12h8х60 ГОСТ 23360-78
Шпонка:
Шпонка 18х11х100 ГОСТ 23360-78
Подшипник:
Подшипник 110 ГОСТ 8138-75
В графе «Поз.» (позиция) указывают порядковые номера составных частей, непосредственно входящих в специфицируемое изделие, в последовательности записи их в спецификации.
Составным частям раздела «Документация» номера позиций не присваивают.
В графе «Кол.» (количество) указывают:
в разделе «Материалы» — общее количество материала конкретной позиции на одно специфицируемое изделие с указанием единиц измерения;

в разделе «Документация» эта графа не заполняется;

во всех остальных разделах — количество каждого изделия, записанного в спецификацию, на одно специфицируемое изделие.

В графе «Примечание» указываются дополнительные сведения, относящиеся к изделиям, записанным в спецификацию. Например, для деталей, на которые не выпущены чертежи, указывают массу.
В графе «Формат» записывают обозначение формата листа конструкторского документа. Для деталей, на которые не выпущены чертежи, проставляют шифр «БЧ» (без чертежа).
В графе «Зона» указывают обозначение зоны чертежа, в которой находится записываемая составная часть изделия. Разбивка поля чертежа на зоны производится при выполнении сборочного чертежа на формате сравнительно большого размера.
В графе «Обозначение» указывают обозначение документов, сборочных единиц деталей.

Более подробные сведения о заполнении спецификации приведены в ГОСТ 2.105-79 (СТ СЭВ 2667-80) и ГОСТ 2.108-68 (СТ СЭВ 2516-80).
Текст спецификации может быть написан от руки чертежным шрифтом, напечатан на машинке или выполнен типографским способом [ГОСТ 2.105-79 (СТ СЭВ 2667-80)]. Если сборочный чертеж выполнен на листе формата А4, спецификация может быть помещена на сборочном чертеже, при этом шифр «СБ» в обозначении сборочного чертежа не проставляется (рис. 3).
Рис. 3. Спецификация, выполненная на одном листе со сборочным чертежом
Каждому конструкторскому документу должно быть присвоено обозначение, записываемое в основную надпись. ГОСТ 2.201-80 устанавливает систему обозначений, которая в учебных условиях вызывает значительные трудности.
В связи с этим при изучении курса «Черчение» обозначение конструкторских документов может осуществляться упрощенно, например обозначение каждого конструкторского документа состоит из буквенно-цифрового индекса, определяющего изделие (например, ТШ-30), и трех пар чисел — ТШ-30. 00.00.00.
Первая пара чисел обозначает порядковый номер сборочной единицы, входящей в изделие; вторая — порядковый номер сборочной единицы, входящей в предыдущие сборочные единицы; третья — порядковый номер деталей, входящих в изделие или сборочную единицу.
Обозначение сборочного чертежа изделия идентично обозначению в соответствующей спецификации, но в конце этого обозначения записывается шифр «СБ» (сборочный).
***
Система обозначения чертежей
Для всех отраслей машиностроения и приборостроения по ГОСТ 2.201-80 установлены две системы обозначения чертежей: первая — обезличенная, вторая — предметно-обезличенная. Основой обезличенной системы является единый классификатор, в котором каждое изделие, деталь, сборочная единица закодированы определенным номером.
Первые четыре знака (рис. 4) определяют индекс организации-разработчика. Этот индекс может состоять из букв или букв и цифр. Последующие шесть знаков дают классификационную характеристику изделия, определяемую по классификатору. Три последних знака — порядковый регистрационный номер.
Рис. 4. Система обозначения чертежей
В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия.
Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.
На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям.
Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана — блок направляющий — с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего — планка — с номером 04 обозначается ПК02. 06.00.04; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается ПК02.06.01.02 и т. п.
Чтение и деталирование сборочных чертежей

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Конструкторские документы текстовые — Энциклопедия по машиностроению XXL
Общие положения Виды и комплектность конструкторских документов Текстовые документы Спецификация [c.119]
Виды изделий (101 ) Виды и комплектность конструкторских документов (102 ) Стадии разработки (103 ) Основные надписи (104 ) Общие требования к текстовым документам (105 ) Текстовые документы (106) Спецификация (108 ) Основные требования к чертежам (109 ) Нормоконтроль (111) Ведомость держателей подлинников (112) Групповые и базовые конструкторские документы (113 ) Технические условия. Правила построения, изложения и оформления (114) Технические условия. Порядок согласования, утверждения и государственной регистрации (115) Карта технического уровня и качества продукции (116) Применения покупных изделий (117) Техническое предложение (118) Эскизный. проект (119) Технический проект (120) Технологический контроль конструкторской документации (121). [c.312]

На учебных чертежах геометрического и проекционного черчения рекомендуется применять не стандартную, а упрощенную основную надпись (рис. 22,6). Об основной надписи для текстовых конструкторских документов будет сказано в соответствующей главе. [c.17]
Конструкторскими документами называются графические (чертеж, схема и др.) и текстовые (спецификация, технические условия и др.) документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта. [c.126]
К конструкторским документам относят графические и текстовые документы, которые в отдельности или в совокупности определяют устройство изделия и содержат все необходимые данные для его изготовления, контроля, приемки, эксплуатации и ремонта. [c.216]
Примечание. Как видно из сравнения рис. 207, 143 и 144, содержание основной надписи на текстовых конструкторских документах несколько отличается от основной надписи чертежей. Обычно, в учебных целях, на листах спецификации разрешается выполнять основную надпись по типу рис. 143. [c.227]
К конструкторским документам в соответствии с ГОСТ 2.102—68 принадлежат графические (чертежи) и текстовые документы, которые определяют состав и устройство изделия и содержат все данные для его разработки, изготовления, контроля, эксплуатации и ремонта. [c.301]
Все конструкторские и другие документы, как правило, меют наименование и обозначение документа и организации, выпустившей зтот документ. Чтобы легко было отыскать соответствующий конструкторский документ, предусмотренный Единой системой конструкторской документации, и необходимые данные, приведенные в основной надписи, ГОСТ 2.104—68 устанавливает формы, размеры и порядок заполнения основных надписей (то, что раньше называли угловым штампом) и дополнительных граф к ним. С тем чтобы сократить количество форм конструкторских документов, ГОСТ 2.104—68 предусматривает всего три формы основных надписей одна для графических документов (черт. 26) и две для текстовых (одна — для первого [c.25]
Виды ОСНОВНЫХ надписей, предназначенные для чертежей и схем, приведены на черт. 4 (форма 1) для текстовых конструкторских документов, заглавных листов — на черт. 5 (форма 2) последующих листов — на черт. 6 (форма 2 а). Цифры в кружках на основных надписях и соответствующие им пункты нижеследующего текста указывают порядок заполнения граф [c.8]
Спецификация — это текстовой конструкторский документ, определяющий состав специфицированного изделия и разработанной на него рабочей документации, предназначенный для комплектования конструкторских документов, подготовки производства и изготовления изделия. [c.165]

Комплект — два и более изделий, не соединенных сборочными операциями при изготовлении и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например комплекты запасных частей, инструментов и принадлежностей, измерительной аппаратуры и т. п. Конструкторские документы — графические и текстовые документы, определяющие состав и устройство изделия и содержащие необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. [c.206]
ТЕКСТОВЫЕ КОНСТРУКТОРСКИЕ ДОКУМЕНТЫ [c.208]
Рис. 3. Основные надписи и дополнительные графы для текстовых конструкторских документов а — для первого и заглавного листа (форма 2) б — Для последующих листов (форма 2а).
Видь конструкторских документов. Конструкторские документы (КД) подразделяются на графические (чертежи, схемы, графики) и текстовые (спецификации, технические условия, различные ведомости). Как известно, в основу классификации той или иной группы явлений могут быть положены различные признаки. Различные признаки положены и в основу подразделения конструкторской документации на виды, а именно [c.53]
Виды и комплектность конструкторских документов установлены ГОСТ 2.102—68. При этом к конструкторским документам относят графические и текстовые документы, которые в отдельно- [c.338]
Значительная часть конструкторской документации представляется в форме текстовой информации. Для изготовления текстовых документов в САПР применяются печатающие устройства. Указанный ГОСТ дает формы конструкторских документов и извещений об изменениях, выполненных на алфавитно-цифровых печатающих устройствах. [c.268]
ФОРМИРОВАНИЕ ТЕКСТОВЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ [c. 100]
К программному обеспечению, осуществляющему автоматизацию формирования текстовых конструкторских документов, предъявляются следующие требования [c.100]
Структура программного обеспечения автоматизированного получения текстовых конструкторских документов приведена на рис. 5.11. [c.100]
В качестве примера текстового конструкторского документа, выполненного автоматизированно, приведена распечатка спецификации (рис. 5.13). [c.104]
Конструкторскими документами являются графические (чертежи, схемы) и текстовые (спецификации, технические условия, пояснительные записки и г. п.) документы, которые в отдельности или в совокупности определяют состав и устрой- [c.348]
Основная надпись для чертежей и схем должна соответствовать форме 1 (рис. 16.3), основная надпись для текстовых конструкторских документов (первый или заглавный лист) — форме 2 (рис. 16.4), последующие листы всех конструкторских документов — форме 2а (рис. 16,5). [c.355]
Рио. 16.4. Основная надпись для текстовых конструкторских документов (первый или заглавный лист) по ГОСТ 2.104 — 68 (высота граф 27—2У должна быть 14 мм вместо 7 мм) [c.357]
Групповые и базовые конструкторские документы должны содержать данные о двух и более изделиях (деталях, сборочных единицах, комплексах и комплектах), обладающих общими конструктивными признаками при некоторых различиях между собой. Термины, определения и правила выполнения групповых и базовых чертежей (схем), чертежей (схем) исполнений, спецификаций, текстовых документов приведены в ГОСТ 2.113 — 75 (СТ СЭВ 1179 — 78). Некоторые термины приведены ниже. [c.440]

Графическая часть выполняется в соответствии с требованиями ГОСТ 2.109—73. Основные надписи в конструкторских документах, формы, размеры и порядок заполнения документов установлены ГОСТ 2.104—68. Требования к выполнению спецификаций установлены ГОСТ 2. 108—68, текстовых документов — ГОСТ 2.105—79. Формы и правила выполнения ведомостей, пояснительной записки и расчетов установлены ГОСТ 2.106—68. [c.31]
Разработаны рекомендации по применению требований стандартов к выполнению конструкторских документов на устройства вывода ЭВ.М в 1979 г. на основе результатов опытного внедрения этих рекомендаций разработан и утвержден стандарт ЕСКД (ГОСТ 2.004—79), устанавливающий правила выполнения конструкторских документов (текстовых, табличных и графических) на печа-таю[цих и графических устройствах вывода ЭВМ. [c.68]
В номенклатуру курсового проекта по деталям машин в соответствии с ГОСТ 2.102—68 ЕСКД входят следующие конструкторские документы текстовые документы — пояснительная записка (шифр ПЗ) графические документы — чертеж общего вида редуктора (шифр ВО), чертежи деталей. [c.10]
Виды изделий (101) Виды и комплектность конструкторских документов (102) Стадии разработки (103) Основные надписи (104) Общие требования к текстовым документам (105) Текстовые документы (106) Спецификация (108) Основные требования к чертежам (109) Патентный формуляр (ПО) Нормоконт-роль (111) Ведомость держателей подшипников (112) Групповые конструкторские документы (ИЗ) Правила выполнения технических условий (114). [c.363]
Ку )соной проект по Дет 1лям машин прсдстаиляст собой совокупность конструкторских документов графических (чертежи, схемы) и текстовых (пояснительная записка, спецификации). [c.388]
В задачи оформления конструкторской документации входит изготовление текстовых и графических документов. Текстовые документы, кроме описательной части, содержат характеристики и паспортные данные узлов и агрегатов технические условия на изготовление, сборку, наладку и эксплуатацию спецификации и т. д. К графическим документам относятся чертежи сборочные и де-талировочные, графики структурных сеток кинематических цепей, циклограммы и зависимости для выбора параметров режимов работы агрегатов и устройств, схемы структурные, функциональные и принципиальные (электрические, электронные, гидравлические и т. д.). [c.9]
Переходя к вопросу рассмотрения математических моделей изделий конструкторских документов ЕСКД и ЕСТД (рис. 361), следует отметить, что они характеризуются параметрами, определяющими их форму (геометрию) и размеры, а также многими другими сведениями материалом, шероховатостью поверхности, допусками, предельными отклонениями формы и расположения поверхностей, термообработкой, покрытием и другими техническими требованиями. Большинство этих сведений задается в текстовой форме, что не требует сложной пе- [c.327]
Десятый раз (ел содернгит главные положения стандартов ЕСКД, включая оформление и общие правила выполнения чертежей, текстовых и других конструкторских документов. В одиннадцатом разделе представлен справочный материал общего назначения, используемый при конструировании и выполнении чертежей и других конструкторских документов. [c.4]
Со гавить спецификацию изделия, содержащую Леречень составных частей, входящих в специфицируемое изделие, текстовые конструкторские документы, относящиеся к этому изделию (в данном примере — схему деления изделия на составные части), запись сборочного чертежа изделия, к которому относится спецификация. Разделы спецификации располагают в тайой последовательности (см. рис. 71) Документация , Сборочные единицы , Деталиж, Стандартные изделия , Материалы . [c.80]
Пособие содержит семь глав и три приложения. В главе 1 даны структура и основные принципы построения систем АКД предложена обобщенная модель системы АКД. Систематизированно рассмотрены технические и программные средства машинной графики. В главе 2 описан базовый комплекс программных средств ЭПИГРАФ для автоматизации разработки и выполнения конструкторской документации, разработанный и практически реализованный в МИЭТ под руководством автора и основного разработчика А.В.Антипова. В главе 3 рассматривается информационная база как основной компонент системы АКД, способы накопления графической информации в ней. В главе 4 исследуются различные методы автоматизированной разработки конструкторской документации (КД), рассматривается прикладное программное обеспечение АКД. В главе 5 приведены примеры АКД электронных устройств на типовых и унифицированных несущих конструкциях, включающих также формирование текстовых конструкторских документов. В главе 6 даны примеры решения некоторых геометрических задач. В главе 7 изложен подход к созданию учебно-методического комплекса для подготовки специалистов в области АКД. [c.3]
В случае отсутствия спецификации изделия (например, на стадии [)азработки технического проекта) коэффициенты при-меняемс1сти и повторяемости рассчитываются ориентировочно по результатам рассмотрения конструкторских документов на данное изделие, указанных в ведомости технического проекта ( в соответствии с ГОСТ 2.106 — 68 ЕСКД. Текстовые документы ). [c.157]
Часть 1 в основном включает сведения по ЕСКД, являющейся базовой системой, которая используется в той или иной степени в других системах стандартов. Текстовые документы, схемы, чертежи выполнены на требуемом уровне, необходимом для курсовых и дипломных проектов. Конструкторские документы на изделия микроэлектроники ввиду их специфичности выделены в самостоятельный раздел ЕСКД. Представлена документация при проектировании интегральных микросхем и микропроцессорных систем. Приведены также краткие справочные сведения, необходимые в учебном проектировании, из СПДС и СИБИД. [c.5]

Для проектировщиков естественной формой представления изделий и технологических процессов являются текстовые и графические конструкторские документы. Для ЭВМ графическое представление информации не пригодно, так как она может хранить и обрабатывать только дискретные двоичные цифровые коды. При любом обмене графической информацией между проектировщиками и ЭВМ возникает необходимость цифрового кодирования и графического декодированияТ данных, выполняемого вручную или с помощью специальных технических и программных средств. [c.5]
ЕСКД устанавливает виды изделий, виды и комплектность конструкторских документов. Изделия разделяются на детали, сборочные единицы, комплексы и комплекты, а в зависимости от наличия или отсутствия в них составных частей — на неспецифи-цированные и специфицированные детали. К конструкторским документам ЕСКД относятся графические и текстовые документы, которые в отдельности или совокупности определяют состав и устройство изделия и содер>1 ат данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта. [c.31]
